隨著我國5G領域、家電領域、汽車領域、工業計算機化以及市場的快速發展,電氣布線行業的重要地位越來越明顯。從國內線束發展來看,我國線束加工成本較低。大多數線束加工廠直接根據客戶圖紙進行轉換生產,缺乏自己的線束設計。但不乏生產設計一體化的線束加工廠今天的線束加工廠簡單介紹一下線束加工廠的材料設計原則。
線束加工廠的材料設計原則應該從線材的中心線和外線來分析,如下:
1、線材外包覆材料的結構。
電線的外護套主要采用PVC、PU、PE材料,其特點如下:
PVC(熱塑性聚氯乙烯)的特性:
PVC的使用溫度范圍為-55105,具有優良的阻燃、耐磨的分子結構。
不易被有機溶劑、酸、堿腐蝕,具有良好的非遷移性。由于PVC無臭、無味、無毒,可用于物理和醫療應用。
PVC的高介電常數表現出高容量、低衰減的特點,使其適用于電子布線和數據線領域。
PVC 的彈性較低,因此無法很好地應用于彈性電線。 PVC 在低溫下變脆。這意味著當電線在低溫下仍然需要非常柔軟時,應盡可能不使用PVC。 PVC用于絕緣數據線的外絕緣和電子線的材料。
2、PE(聚乙烯)的特性:
具有良好的電氣特性,廣泛用于對線材電容要求低的同軸線和數據電纜。 PE雖然易燃,但我們可以在其中添加阻燃劑。當然,這會稍微增加介電常數。并且會增加能量的衰減。
3. PU(聚氨酯):在低溫下,PU 仍然非常柔軟,具有很高的拉伸強度和彎曲壽命。 PU具有良好的耐水性、耐化學性、耐磨性,同時還具有良好的抗撕裂性。
4、TEFLON TEP(Teflon TFE):目前Teflon的價格比好的PVC高612倍。 TFE具有優異的介電常數,不僅穩定而且系數小。此外,TFE是一種熱固性材料,這使得它可以在鐵水(如羅電烙鐵)上使用而不會損壞。
二、線芯原料的組成。
電纜主要通過外護套和導體進行通信。根據客戶使用環境溫度選擇外護套,根據不同電氣要求下的電流電壓要求選擇導體結構。電線的導體主要包括:裸銅線、鍍錫銅線、
總之,電纜的材質和性能直接影響產品在使用環境中的作用。因此,線束加工廠在為客戶設計線束時,須在設計前了解產品使用環境和電氣性能。為滿足客戶需求,龍文電子致力于線束加工廠,主要用于電子產品的技術開發,如線束加工智能化、連接線加工、數據線加工等。擁有完整的技術經驗,集研發、設計、制造和銷售營銷體系、先進的生產設備和質量保證能力于一體。
-------------------------------------------------------------------------------------------------
線束加工廠線束材料的質量直接影響線束的質量,線束材料的選擇關系到線束的質量和使用壽命。
在選擇產品時,一定不要貪圖便宜。廉價的線束產品可能是劣質的線束材料。如何辨別線束的質量?了解線束的材料,你就會明白。以下材料用于線束選擇。

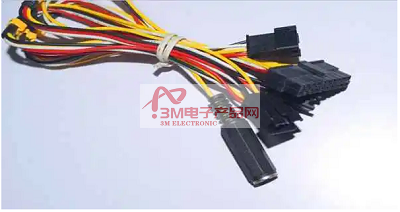

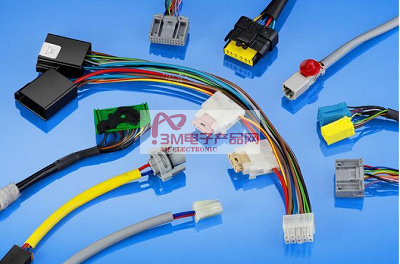

線束一般由導線、絕緣護套、端子板和包裹材料組成。只要你知道這些材料,你就可以很容易地判斷出線束是好是壞。
一、終端材料選擇
端子材料(銅件)所用的銅主要是黃銅和青銅(黃銅的硬度略低于青銅),其中黃銅的比重較大。否則,可以根據不同的要求選擇不同的涂料。
二、絕緣護套的選擇
護套材料(塑料件)常用的材料主要有PA6、PA66、ABS、PBT、pp等。根據實際情況,可以在塑料中加入阻燃或增強材料,達到增強或阻燃的目的,如增加玻璃纖維增強。
三、線束導體的選擇
根據不同的應用環境,選擇相應的線材。
四、敷料材料的選擇
線束敷料起到耐磨、阻燃、防腐、防擾動、降噪、美化的作用。一般根據工作環境和空間大小選擇敷料材料。一般有膠帶、波紋管、PVC管等。在敷料材料的選擇上。
-------------------------------------------------------------------------------------------------
