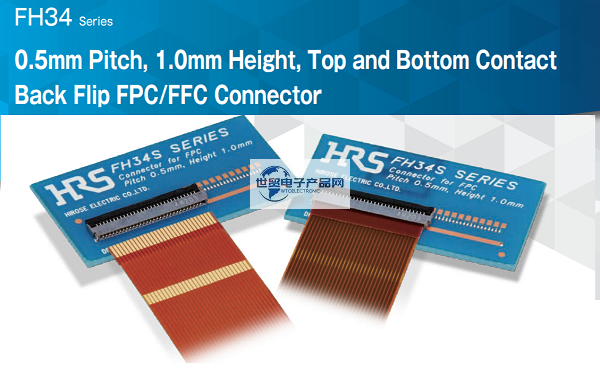

HRS|Hirose|廣瀨FH34系列0.5mm間距/1.5mm高度/上下接觸FPC連接器是一款：0.5mm間距,1.0mm高,后鎖式FPC/FFC連接器;其主要特點是：1.
超小3.2mm縱深尺寸，省空間實裝;2. 上下雙觸點，設計自由度提升;3. 后鎖式＆獨特的端子構造，具有高FPC保持力;4.
2步操作、簡單的翻蓋鎖扣 (翻蓋?open狀態下交貨);5. 外殼開口部有錐面，FPC/FFC可順滑插入;6.
提供FPC小耳朵對應產品（FH34D）.
1、HRS|Hirose|廣瀨FH34系列0.5mm間距/1.5mm高度/上下接觸FPC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 30, 32, 34, 40, 45, 50 |
| 安裝間距 | 其他PIN數 |
| 0.5 mm | 開口間距 |
| 連接器長度(間距方向) | 0.5 mm |
| 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 9.0, 10.0, 11.0, 12.0, 13.0, 14.0, 15.0, 17.0, 18.0, 19.0, 22.0, 24.5, 27.0 mm | (安裝部分)列數 |
| 連接器高度 | 1 |
| 1.0 mm | 傳輸規格 |
| 連接器寬度(縱向) | USB3.1, eDP, MIPI, SATA, PCIe Gen 3, MIPI D-PHY, eDP1.3 |
| 3.8 mm | 傳輸速度 |
| 接觸點位置 | 10.0 Gbps |
| 上下接點 | (Max.)使用溫度范圍 |
| ZIF/Non-O ZIF/LIF | 105 ℃ |
| ZIF | (Min.)使用溫度范圍 |
| 推薦的FFC/FPC | -55 ℃ |
| FPC/FFC連接器 | (AC)額定電壓 |
| FPC/FFC插入方向 | AC 50.0 V |
| 水平 | (DC)額定電壓 |
| 可動片方向 | DC 50.0 V |
| 背 | 額定電流 |
| 0.5 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|廣瀨FH34系列0.5mm間距/1.5mm高度/上下接觸FPC連接器主要料號/型號：
| FH34D-4S-0.5SH(50) | FH34SRJ-5S-0.5SH(99) | FH34SRJ-12S-0.5SH(99) | FH34SRJ-22S-0.5SH(99) | FH34SRJ-40S-0.5SH(99) |
| FH34D-12S-0.5SH(50) | FH34SRJ-50S-0.5SH(99) | FH34SRJ-14S-0.5SH(50) | FH34SRJ-24S-0.5SH(50) | FH34SRJ-4S-0.5SH(50) |
| FH34D-20S-0.5SH(50) | FH34SRJ-7S-0.5SH(50) | FH34SRJ-14S-0.5SH(99) | FH34SRJ-24S-0.5SH(99) | FH34SRJ-4S-0.5SH(99) |
| FH34D-8S-0.5SH(50) | FH34SRJ-45S-0.5SH(50) | FH34SRJ-16S-0.5SH(50) | FH34SRJ-26S-0.5SH(50) | FH34SRJ-5S-0.5SH(50) |
| FH34D-10S-0.5SH(50) | FH34SRJ-50S-0.5SH(50) | FH34SRJ-16S-0.5SH(99) | FH34SRJ-26S-0.5SH(99) | FH34SRJ-6S-0.5SH(50) |
| FH34SRJ-32S-0.5SH(99) | FH34SRJ-10S-0.5SH(50) | FH34SRJ-18S-0.5SH(50) | FH34SRJ-30S-0.5SH(50) | FH34SRJ-6S-0.5SH(99) |
| FH34SRJ-32S-0.5SH(50) | FH34SRJ-10S-0.5SH(99) | FH34SRJ-18S-0.5SH(99) | FH34SRJ-30S-0.5SH(99) | FH34SRJ-8S-0.5SH(50) |
| FH34SRJ-7S-0.5SH(99) | FH34SRJ-11S-0.5SH(50) | FH34SRJ-20S-0.5SH(50) | FH34SRJ-34S-0.5SH(50) | FH34SRJ-8S-0.5SH(99) |
| FH34SRJ-45S-0.5SH(99) | FH34SRJ-11S-0.5SH(99) | FH34SRJ-20S-0.5SH(99) | FH34SRJ-34S-0.5SH(99) | FH34SRJ-9S-0.5SH(50) |
| FH34SRJ-9S-0.5SH(99) | FH34SRJ-12S-0.5SH(50) | FH34SRJ-22S-0.5SH(50) | FH34SRJ-40S-0.5SH(50) |
------------------------------------------------------------------------------------------------
