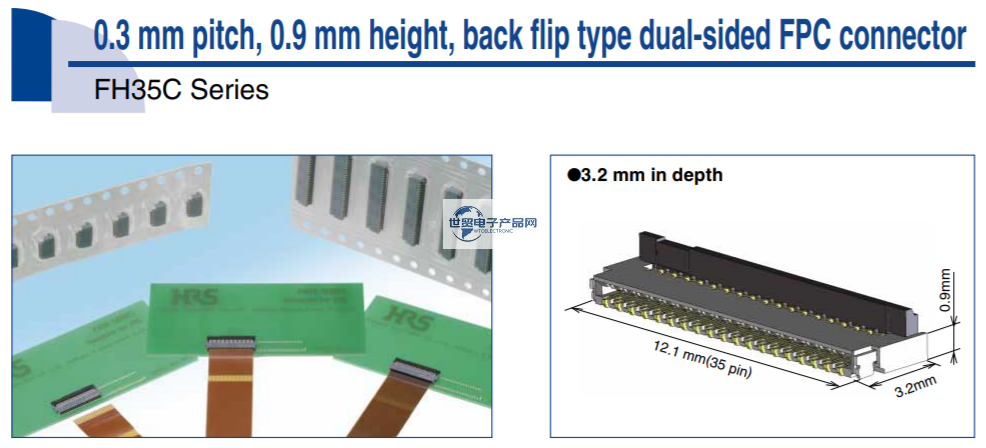

HRS|Hirose|廣瀨FH35C系列0.3mm間距/0.9mm高度/上下接觸FPC連接器是一款：0.3 mm引腳間距,0.9mm高度,翻蓋式，雙列式FPC連接器；其主要特點是：1. 0.3 mm引腳間距, 雙列式連接器;2. 增加FPC保持力，通過使用專有得端子結構以及翻蓋式制動達到效果;3. 支持高速傳輸;4. 打開位置傳達制動效果;5. FPC易于插入;6. 適用于0.2mm厚度的FPC;7. 底部保護;8. 無鹵素;9. 適用于自動化裝配.
1、HRS|Hirose|廣瀨FH35C系列0.3mm間距/0.9mm高度/上下接觸FPC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 31, 33, 35, 37, 39, 41, 45, 49, 51, 55, 61 |
| 安裝間距 | 其他PIN數 |
| 0.6 mm | 開口間距 |
| 連接器長度(間距方向) | 0.3 mm |
| 4.3, 4.9, 5.5, 6.1, 6.7, 7.3, 7.9, 8.5, 9.1, 9.7, 10.9, 11.5, 12.1, 12.7, 13.3, 13.9, 15.1, 16.3, 16.9, 18.1, 19.9 mm | (安裝部分)列數 |
| 連接器高度 | 2 |
| 0.9 mm | 傳輸規格 |
| 連接器寬度(縱向) | eDP, MIPI |
| 4.2 mm | 傳輸速度 |
| 接觸點位置 | (Max.)使用溫度范圍 |
| 上下接點 | 85 ℃ |
| ZIF/Non-O ZIF/LIF | (Min.)使用溫度范圍 |
| ZIF | -55 ℃ |
| 推薦的FFC/FPC | (AC)額定電壓 |
| FPC | AC 30.0 V |
| FPC/FFC插入方向 | (DC)額定電壓 |
| 水平 | DC 30.0 V |
| 可動片方向 | 額定電流 |
| 背 | 0.2 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|廣瀨FH35C系列0.3mm間距/0.9mm高度/上下接觸FPC連接器主要料號/型號：
| FH35C-49S-0.3SHW(99) | FH35C-17S-0.3SHW(99) | FH35C-27S-0.3SHW(50) | FH35C-37S-0.3SHW(50) | FH35C-49S-0.3SHW(50) |
| FH35C-55S-0.3SHW(99) | FH35C-19S-0.3SHW(50) | FH35C-27S-0.3SHW(99) | FH35C-37S-0.3SHW(99) | FH35C-51S-0.3SHW(50) |
| FH35C-11S-0.3SHW(50) | FH35C-19S-0.3SHW(99) | FH35C-31S-0.3SHW(50) | FH35C-39S-0.3SHW(50) | FH35C-51S-0.3SHW(99) |
| FH35C-11S-0.3SHW(99) | FH35C-21S-0.3SHW(50) | FH35C-31S-0.3SHW(99) | FH35C-39S-0.3SHW(99) | FH35C-55S-0.3SHW(50) |
| FH35C-13S-0.3SHW(50) | FH35C-21S-0.3SHW(99) | FH35C-33S-0.3SHW(50) | FH35C-41S-0.3SHW(50) | FH35C-61S-0.3SHW(50) |
| FH35C-13S-0.3SHW(99) | FH35C-23S-0.3SHW(50) | FH35C-33S-0.3SHW(99) | FH35C-41S-0.3SHW(99) | FH35C-61S-0.3SHW(99) |
| FH35C-15S-0.3SHW(50) | FH35C-23S-0.3SHW(99) | FH35C-35S-0.3SHW(50) | FH35C-45S-0.3SHW(50) | FH35C-9S-0.3SHW(50) |
| FH35C-15S-0.3SHW(99) | FH35C-25S-0.3SHW(50) | FH35C-35S-0.3SHW(99) | FH35C-45S-0.3SHW(99) | FH35C-9S-0.3SHW(99) |
| FH35C-17S-0.3SHW(50) | FH35C-25S-0.3SHW(99) |
------------------------------------------------------------------------------------------------
