射頻連接器和光纖快速連接器的介紹使用

分類:知識庫

連接器在生活中十分常見,但大家對部分連接器卻并非十分了解。為增進大家對連接器的認識,本文將基于3方面介紹連接器:1.射頻連接器,2.光纖快速連接器的使用方法,

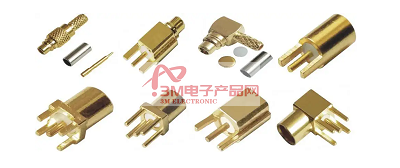

一、射頻連接器

射頻同軸連接器射頻同軸連接器的命名方法型號命名射頻同軸連接器的型號由主稱代號和結構代號兩部分組成,中間用短橫線“-”隔開。主稱代號射頻連接器的主稱代號采用國際上通用的主稱代號,具體產品的不同結構形式的命名由詳細規范做出具體規定。結構形式代號射頻連接器的結構。

(一)射頻連接器的選用

1、選定的RF連接器要符合實際使用的頻率范圍。

2、通常情況下,直式RF連接器的電性能比彎式的要好,可以根據實際使用情況來選用。

3、選定的RF連接器要有較小的駐波比。

4、選定的RF連接器要有較小的插入損耗。

5、選定的RF連接器要與配接的RF連接器或電纜的阻抗匹配。

6、螺紋RF連接器的EMC比任何卡口式、推拉式RF連接器要好。

7、有IM要求時,要考慮RF連接器的材料及鍍層。

8、通用RF連接器滿足要求時,不選用高性能RF連接器。



---------------------------------------------------------------------------------------------------

(二)選型注意事項

1、性價比

2、庫存和采購周期

3、可測試性,可靠性,易更換性等

4、連接器跑多高頻率的信號。在自定義管腳分布時,考慮到信號完整性,注意信號和地管腳的分配

5、連接器走多大的電壓和電流,考慮電源去耦和熱設計承受能力等

6、連接器的觸頭數量。一般情況下,遵循連接器少且觸頭數多的原則

7、連接器的安裝方式,安裝時的注意事項

8、連接器具體的扣接方式,是否有什么注意事項。如連接器周邊是否要保證一定區域內不能有太高的器件存在,避免器件干涉

9、是否需要考慮EMC問題

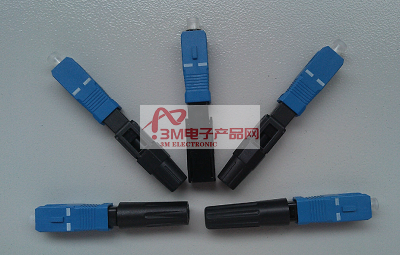

二、光纖快速連接器如何使用

光纖快速連接器也被人們成為活接頭,可以用于連接兩條光纖形成的連續光通路,該器件可以多次重復使用并且使用起來更快捷方便。以結構來分有機械接續型和熱熔型兩類;而機械接續型又包括預埋性和直通型兩大類。不同類型的光纖快速連接器材料、性能、穩定低以及使用壽命和成本各有不同。

那么具體光纖快速連接器怎么用?光纖快速連接器主要包括主體、外殼以及尾帽三個部分。在這里提醒大家注意的是在從包裝袋中取出上述幾個物件后不要將包裝袋丟棄,待后期還會用到包裝袋。

1、將皮線光纜從尾帽內穿入,用剪刀將皮線光纜的外表皮剝除約5~6厘米。然后將剝下的外皮剪掉注意兩側的外皮層保持齊平狀態。剝皮的過程中要謹慎小心以防對內部光纖線造成損傷。

2、將光纜放在夾具中并且將外皮邊緣與夾具內的劃線保持齊平,接著合上夾具蓋,接下來使用米勒鉗貼近夾具邊緣,將露出的涂覆層剪掉露出光纖,然后用酒精清潔一下露出的白色光纖。

3、使用夾具來切割光纖,切割好之后將光纜從夾具中拿出,然后與產品包裝袋上的圖示進行比較符合即可。然后將光纖對準主體孔槽然后插入,初級到主體底部時停止,這時候能明顯觀察到光纖呈現彎曲的狀態,將主體上白色的壓接蓋按到底部,然后將尾帽擰在主體上再扣上外殼就可以了。


---------------------------------------------------------------------------------------------------
