射頻同軸連接器的一般設計思路

分類:知識庫

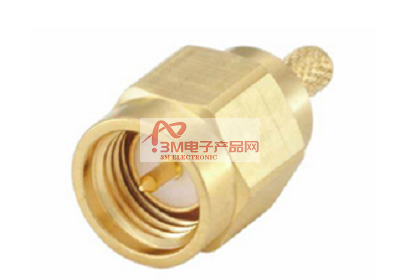

射頻同軸連接器的原理非常簡單,可以說成一段可以使RF傳送系統軟件完成電氣設備連接與分開的同軸線同軸電纜。

連接與分離出來這一機械設備全過程的達到規定連接器具備穩定的連接界面;連接器的適用范圍和便捷性規定連接界面有多種多樣的規格型號和連接方式;連接器的實用性和交換性規定連接界面的規范化;連接與分開的穩定性與可靠性規定連接器界面規格及里外電導體相對位置的穩定性及充足的機械設備維持力。

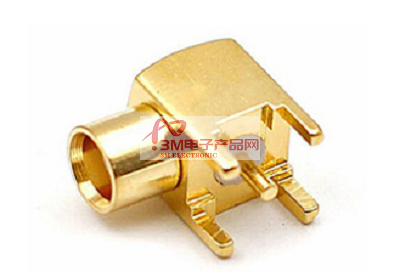

這也是對連接器界面及構造的主要規定,另一方面連接器必須與同軸線、貼片天線等同軸電纜連接,一樣也要考慮到連接銜接的搭配性、可靠性和連接的穩定性。

機械設備連接的可靠性與穩定性是完成射頻同軸連接器電氣設備連接穩定性與可靠性的基本,平穩靠譜的機械系統再加上勻稱配對的特性阻抗、有效的物質原材料,便可獲得電氣設備特性優質的射頻同軸連接器。

但特性阻抗的不持續是難以避免的:

界面的機械設備連接及界面的輸出精度造成連接界面的特性阻抗不持續;用以確保機械設備可靠性的階梯精準定位構造造成不持續電容器的存有;機械設備尺寸公差及物質電主要參數的飄移造成特性阻抗的飄移;連接器與電纜線及貼片天線等射頻同軸電纜連接一部分的適用性及磁場場形轉變也會造成特性阻抗不持續。

僅有對這種不持續逐一開展辨識和補償,才可以使射頻同軸連接器具備更強的電氣性能指標值。有關射頻同軸連接器的設計方案補償測算許多基礎理論著作及期刊論文之中都是有更加詳細的論述,這兒就不會再贅述了.


---------------------------------------------------------------------------------------------------

但必須表明的是絕大部分的經驗公式定律全是根據對大容量同軸線同軸電纜的科學研究獲得的,對大家基本的應用頻率并不是很高的連接器的設計方案來講其精準度已充足,而針對小規格、高頻、性能卓越規定的連接器(如毫米波通信連接器)設計方案來講,因為標準公差、外表粗糙度、金屬材質體積電阻率及物質電主要參數的可靠性等層面的干擾越來越不能忽視,因此這時的數值僅能當作參照。

總的來說,在確定了用戶需求及明確了連接界面方式的情形下,連接器的主要設計方案觀念可簡易匯總為下列三點:

1)在充足以客戶為中心的情形下選用最簡潔明了的設計構造。簡易便是靠譜,簡約的構造不但可以有效的降低不持續點(段)的存有,提升電氣性能,并且簡約的結構特征有更快的機械設備穩定性。

2)盡可能使每一段的特性阻抗都和標準特性阻抗相符合。確保同軸電纜特性阻抗的均衡性是減少反射面的重要。

3)對難以避免的不持續逐一開展共面補償。共面補償是減弱和清除集中化反射面(不持續點)的合理方式,其機理是對于不持續點的電特點(負載或理性)在其相鄰位置引進一段理性或負載地區,使在沒有持續點周邊一定范圍內“均值特性阻抗”貼近標準特性阻抗值,以實現在一定的頻率段內減少反射面的目地。從源頭上講共面補償便是在失配位置產生一個低通濾波器互聯網,只需通頻帶充足寬(遮蓋連接器規定的工作頻率范疇),便可獲得夢想的補償。

由LC低通濾波器互聯網基本原理得知,集中化電容器或電感器值越大,低過濾器的通頻帶越窄,即在較高的應用頻率下要想使共面補償做到更佳的實際效果,最先是集中化電容器或電感器值能盡可能的小,不然在高頻率段不太可能設計方案出特性良好的射頻同軸連接器商品。不難看出共面補償終究是后天的,在開展射頻同軸連接器商品的制定時最先應盡量避免不持續點(段)的存有,并使難以避免的不持續盡可能的小。


---------------------------------------------------------------------------------------------------
