線束設計中連接器的防錯

分類:知識庫

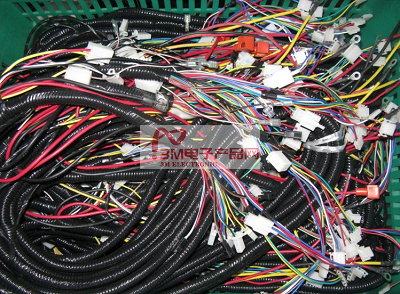

 汽車線束是汽車重要的零部件,它是由上百個連接器組成,裝配線束過程中,連接器的裝配過程控制好壞將直接影響到客戶對整車產品的品質、性能以及外觀表面的可接受度。無論是在產品設計還是制造的過程中,都應該考慮到防錯功能的設計。

     汽車線束中連接器的防錯設計最好就是從設計源頭開始考慮,從根本上解決問題,以便能夠識別需要防錯的位置,使用各種有效的防錯設計,規避產品混裝、漏裝、錯裝等潛在風險,從而有效地消滅產品缺陷,提高產品品質,降低生產成本,增強企業產品在市場上的競爭力。在汽車線束的設計過程中,尤其是在儀表開關組、深淺層離合、座椅下開關組、A柱下對接等部位需要考慮防錯,防錯同時也應當考慮成本、價格、交期、維修便利性及生產。


---------------------------------------------------------------------------------------------------

防錯技術的意義在于:①不傳遞缺陷給客戶;②減少制造廢品;③提高產品品質;④降低制造成本。插接器防錯目的是能夠準確有效地裝配好連接器。在汽車線束的設計中,連接器防錯方式主要分為以下幾類:①結構防錯;②部件防錯;③顏色防錯;④尺寸防錯;⑤對接防錯;⑥其它防錯。

1 結構防錯
在線束設計中,臨近位置出現相同連接器,可以根據電器端選擇同一種類型、不同結構的連接器,以達到防錯效果;也可以在設計之初,選擇不同結構的電器端和對插端連接器,應盡量選擇同種類型的連接器,減少線束生產過程中端子種類和壓接磨具的類型。

2 部件防錯
連接器設計選型:①連接器設計選型根據在滿足電器端的前提下,選擇外形不同的連接器,與對配端對插部分不變,通過改變尾部形狀,尾部長短,外形等實現防錯。

②有些連接器需要帶自鎖或者后蓋,在連接器本體不變的情況下,可以選擇不同后蓋或者自鎖,包括后蓋以及自鎖的大小、出線方向、導向槽,以及顏色來防錯。

3 顏色防錯
在設計中防錯應用中,顏色防錯是最直觀、最明顯的,區別于部件防錯中的顏色防錯。在設計過程中,考慮有些零部件以及連接器選型在設計過程中的局限性,無法實現防錯以及外形防錯,這時候也可以考慮顏色防錯,可以是連接器的顏色不一致,也可以是在生產設計的過程中做顏色標記以滿足防錯要求。

4 尺寸防錯
尺寸防錯顧名思義就是,在可能出現防錯的部位,不同功能的連接器分支,通過出線方向、或者卡扣等固定件導向,達到防錯的目的。理想的尺寸防錯就是連接器與電器端對插的唯一性,A連接器與B連接器雖然一致,但是通過尺寸防錯,A連接器只能與A電器端對插,B連接器只能與B電器端對插。

5 對接防錯
汽車線束設計過程中,有一種情況,無法實現顏色防錯、外形防錯、尺寸防錯。連接器還可以通過對接防錯避免出現漏插、插錯等問題。所謂對接防錯就是調換對接端的公連接器與母連接器,以實現防錯功能,主要是在非板端的電器件,尤其在A柱下有多組對接,當相近連接器出現一致的時候,需要考慮對接防錯。

6 其它防錯
線束設計階段連接器的防錯還有一些其它的防錯方式。

如①標識防錯:在需要防錯的連接器分支做顏色標識或者機打標簽進行區分;

②包扎防錯:有的部位可以采用不同包扎方式進行防錯;

③出線方向:可以根據情況,相同連接器設計不同的出線方向;

④固定類型:如果分支需要固定,可以不同分支采用不同的固定方式,A、B、C這3個分支的連接器可能出現裝錯,可以選擇A分支上的固定方式為圓孔,B分支上的固定方式為長圓孔,C分支上的固定方式為鑰匙孔。

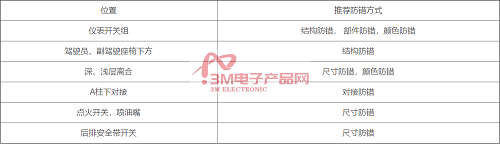

常見位置推薦使用的防錯方式見表1。通過以上6種防錯方法,可以有效地識別和解決汽車線束設計中連接器一些漏插、混插等情況,從而設計出更加完美的線束產品。


---------------------------------------------------------------------------------------------------
