如何選擇工業連接器

分類:知識庫

一、工業連接器設計要點。

1.了解連接器的功能要求。

供應商需要客戶充分表達他們的需求,否則他們可能會誤解客戶的需求。這在制造自定義連接器時尤為重要。

2.考慮機械應力。

溫度、沖擊和振動都會在接口和電路之間產生應力。選擇避免這些力影響的連接器。使用互連系統來盡量減少安裝結構和連接點之間的積累應力。許多供應商都提供這樣的系統。

3.了解電流負載能力。

隨著連接器尺寸的減小,連接器的電流負載能力也隨之下降。一般來說,微連接器可以處理200mA到500mA之間的電流,幾乎是板對板連接器額定電流的一半。為了補償?shù)拓?fù)載能力帶來的問題,設計師可能需要增加端子的數量。

4.在設計初期考慮連接器。

工程師往往過于專注于整個系統的設計,并將工業連接器放在設計的最后階段。然后他們被自己的設計卡住了。設計師不得不選擇非標準的連接器來完成設計,這不僅增加了成本,而且延遲了交貨時間。

5.了解空間的限制。

雖然從微板到板連接器的厚度通常小于1毫米,但它們通常用于緊密包裝的應用。為了解決包裝中的潛在問題,設計師需要考慮PCB板上的線路和連接到連接器上的附加線路。

6.考慮小/微連接的穩定性。

如果你不先把這個問題放在心上,它可能會推高成本,他說。損壞的工業連接器需要重新配置、修理和標記。甚至可能需要更昂貴的現場可更換的連接器,這可能會延長設計時間一到兩周。

7.考慮易更換性。

如果產品的外觀是封閉的,那么你需要一個可以從外面更換的連接器。否則,你需要做一些焊接工作。

微型連接器需要有遠見。它要求設計師提前考慮包裝、耐久性、電流負載能力和可更換性。

-------------------------------------------------------------------------------------------

二、如何選擇工業連接器。

選擇工業連接器,需要做以下幾件事:插頭。哪個插座需要固定,哪個需要移動,確定使用環境,確定電壓和電流參數。

電纜兩端分別連接電源和電氣設備。在兩端,分別安裝工業連接器的插頭或插座。選擇時,這與家里的墻插座或排插接線板相同。考慮誰移動,誰固定。看看一些具體的應用程序場所。對環境的描述通常按IP級別劃分。

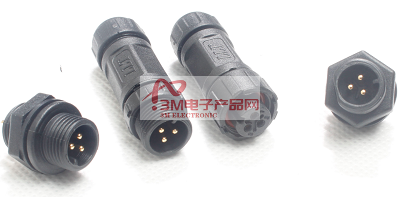

Easy&Safe的快速連接系列保護等級為IP44,可以保護大多數情況下的液體和固體干擾。產品本身更注重快速連接:通過插頭插座的形狀、鎖緊、解鎖形式等人體工程學設計,實現輕松可靠的連接。

日常墻體開關、片狀插頭和彈簧插座適用于負載電流小的地方。接觸不良往往會帶來發熱等潛在故障風險。工業連接器采用的套管插針結構具有自夾緊的特點,比普通插座在接觸壓力和接觸面積上都要大。

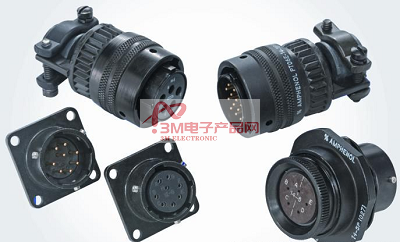

在更苛刻的工業場所:液體溢出概率高,空氣粉塵密度高。我們需要選擇重型保護產品Tough&Safe系列,最高保護等級可達IP67。產品本身通常由PBT材料制成,并介紹了抗工業連接器的應用場所。PBT中文名稱聚對苯二甲酸丁酯,簡稱飽和聚酯,是一種高結晶熱可塑性塑料。

優點:1。機械性能穩定,抗張強度與抗張模量和尼龍相似;2.摩擦系數小,自潤性好;3.吸水率低;4.電氣性能好;5.尺寸穩定性好;6.耐藥性和耐油性。

用途:1。電子電器:無熔斷電器、電磁開關、返回變壓器、家用電器把手、連接器、外殼等。;2.汽車:門把手、保險杠、分電盤蓋、擋泥板、導線外殼、輪圈蓋等。;3.工業零部件:OA風扇、鍵盤、漁具卷線機、零部件、燈罩等。高質量的材料使堅固的類型能夠適應更糟糕和更復雜的環境。

Tough&Safe堅固型配備兩套內外線夾,插腳螺釘均為雙螺釘。至于雙螺釘,我們內部的一位紳士解釋說,如果圣斗士冰河的鎖鏈實際上是一根電纜,兩端是一個工業連接器,一個插座,一個插頭。由于工業連接器的應用場合很多,使用情況也大相徑庭。為了便于選擇和統一標準,國際電工委員會(IEC)制定了選擇時鐘圖。根據CEE/IEC標準,只能連接極數、電壓、頻率和額定電流相同的插頭插座。


-------------------------------------------------------------------------------------------
