RF同軸連接器在各大領域中都有著非常重要的作用

分類:知識庫

如今,RF同軸連接器已出現在各個領域,因此連接器行業的從業人員應該了解某些類型的RF同軸連接器。同軸連接器用于傳輸RF信號,傳輸頻率范圍高達18 GHz或更高。用于雷達,通信,數據傳輸和航空航天設備的同軸連接器的基本結構包括:中心導體(正)或負中心觸點);內部導體或絕緣體外部的介電材料;最外層是外部觸點,其作用類似于同軸電纜外部的屏蔽層,即,將信號作為屏蔽層或電路的接地元件進行傳輸。RF同軸連接器可分為多種類型。以下是一些較常見的類型。


-------------------------------------------------------------------------------------------

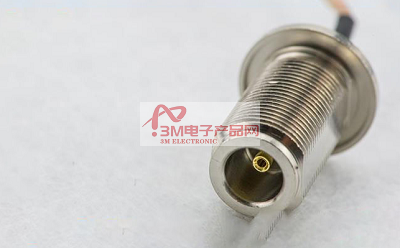

N型連接器(N型連接器),螺紋連接,可旋轉地鎖定。它是最早用于傳輸微波頻率信號的連接器之一,由貝爾實驗室的保羅·尼爾(Paul Neill)在1940年代發明,并以尼爾的首字母命名。N型連接器支持的信號頻率范圍對于0至11 GHz,增強型可以達到18 GHz。特征阻抗有兩種類型:50歐姆(廣泛用于移動通信,無線數據,尋呼系統等)和75歐姆(主要用于有線電視系統)。

BNC連接器也是常見的RF連接器之一。這是一個小型卡口連接器,可以快速連接。BNC的全名是“刺刀螺母連接器”(卡扣式連接器,此名稱被生動描述)。關節的形狀,BNC(Bayonet Neill-Concelman)的原始含義實際上來自兩位發明家的名字,Paul Neill和Carl Concelman的名字的縮寫,Paul Neill也是N型發明者連接器。BNC連接器廣泛用于無線通信系統,電視,測試設備和其他射頻電子設備。早期的計算機網絡也使用BNC連接器。BNC連接器支持從0到4 GHz的一系列特征頻率。阻抗有兩種類型:50歐姆和75歐姆。

SMA連接器是一種廣泛使用的小螺紋同軸連接器,具有頻率帶寬,出色的性能,高可靠性和長壽命。SMA連接器適用于微波設備和數字通信系統的RF環路中的連接。無線設備中通常使用RF電纜或微帶線作為板上的GPS時鐘接口和基站RF模塊的測試端口。SMA的全名是SubMiniature A版本,該版本于1960年代發明。SMA連接器支持的信號頻率。范圍從DC到18 GHz,某些類型可以支持高達26.5 GHz。特性阻抗為50歐姆。

SMB的全稱是SubMiniature版本B。它是一種小型推入式鎖定RF同軸連接器,具有體積小,重量輕,使用方便和出色的電氣性能。適用于無線電設備和電子儀器的高頻。將同軸電纜連接到回路中。無線設備上常用于基站側E1傳輸電纜的連接,基站DDF小型傳輸箱使用。SMB連接器是1960年代發明的,尺寸小于SMA連接器。特征阻抗有兩種類型:50歐姆和75歐姆在DC至4 GHz頻率范圍內具有出色的電氣特性。SSMB是SMB連接器的迷你版本,可支持高達12.4 GHz。

SMC的全名是SubMiniature C版本,它也是1960年代發明的RF同軸連接器。它使用#10-32 UNF螺紋接口來提供從DC到10 GHz的出色電氣性能。SMC公頭具有外螺紋,而SMC公頭具有匹配的螺母。阻抗有兩種:50歐姆和75歐姆。互連用于小型同軸電纜和非常大尺寸的印刷電路板。

F型連接器是每個人在日常生活中都能看到的射頻連接器。它廣泛應用于有線電視,衛星電視,有線電視調制解調器和電視領域。它可以用于具有阻抗匹配要求或不匹配區域的應用中。它的特點是螺紋連接且易于插入。性能穩定。F型連接器是埃里克·溫斯頓(Eric Winston)在1950年代初期發明的,后來成為VHF電視天線的連接器,這種天線在1970年代在美國很常見。連接器的價格非常低,特性阻抗為75歐姆,頻率通??梢灾С指哌_1 GHz或2.4 GHz。

RCA是美國的縮寫,因為RCA連接器是該公司于1940年代發明的。RCA通常稱為Lotus插座,也稱為AV端子,AV接口,幾乎所有電視機,DVD播放器都具有此接口。它不是為哪個接口設計的,它可以用于音頻和普通視頻信號。典型的承載信號范圍為0-100 MHz。

DIN(也稱為7/16或L29)系列同軸連接器是一種50歐姆阻抗的大型螺紋連接器,具有穩定的穩定性,低損耗,高工作電壓,并且大多數是防水的,可以在室外用作中等強度和高能傳輸連接器,廣泛用于微波傳輸和移動通信系統中,通常用于基站天線饋線連接器,天線連接器等。DIN是德國標準化協會的縮寫,是一系列連接器。 N型接頭非常相似。DIN頭的直徑較大,約為直徑的兩倍。頭。

TNC是Threaded Neill-Concelman的縮寫。Neill-Concelman是否熟悉?正確,TNC的NC與BNC的NC相同,也就是說,它具有相同的發明人。TNC連接器是BNC連接器。使用線程連接的變體。特性阻抗為50歐姆,工作頻率范圍為0-11 GHz。在微波波段,TNC連接器的性能優于BNC連接器。它具有很強的抗震性,高可靠性,優異的機械和電氣性能,并且廣泛用于無線電設備和電子儀器中以連接RF同軸電纜。


-------------------------------------------------------------------------------------------
