在排列線束前要事先繪制線束圖,線束圖與電路原理圖是不一樣的。電路原理圖是表述各個電氣部分之間關系的圖像,它不反映電氣件彼此之間怎樣連接,不受各個電氣元件的尺寸形狀和它們之間距離的影響。
-------------------------------------------------------------------------------------------
而線束圖則必須要顧及各個電氣元件的尺寸形狀和它們之間的距離,也要反映出電氣件彼此之間是如何連接的。東莞線束生產廠家的技術員根據工束圖做成線束排線板后,工人就按照排線板的規定來截線排線了。

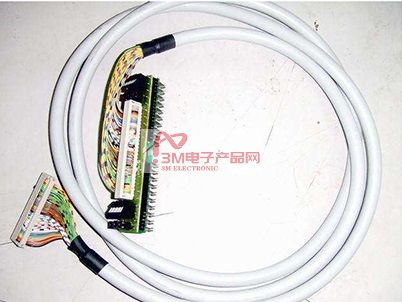

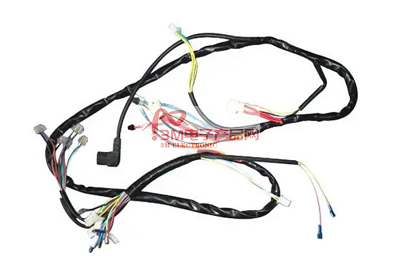

整車主線束一般分成發動機(點火、電噴、發電、起動)、儀表、照明、空調、輔助電器等部分,有主線束及分支線束。一條整車主線束有多條分支線束,就好像樹桿與樹枝一樣。整車主線束往往以儀表板為核心部分,前后延伸。
由于長度關系或裝配方便等原因,一些汽車的線束分成車頭線束(包括儀表、發動機、前燈光總成、空調、蓄電池)、車尾線束(尾燈總成、牌照燈、行李箱燈)、篷頂線束(車門、頂燈、音響喇叭)等。線束上各端頭都會打上標志數字和字母,以標明導線的連接對象,操作者看到標志能正確連接到對應的電線和電氣裝置上,這在修理或更換線束時特別有用。
同時,電線的顏色分為單色線和雙色線,顏色的用途也有規定,一般是車廠自訂的標準。我國行業標準只是規定主色,例如規定單黑色專用于搭鐵線,紅單色用于電源線,不可混淆。
一般用機織線或塑料粘帶包裹,出于安全、加工和維修方便,機織線包裹已經淘汰,現在是用粘性塑料膠帶包裹。線束與線束之間、線束與電氣件之間的連接,采用聯插件或線耳。聯插件用塑料制成,分有插頭和插座。線束與線束之間用聯插件相接,線束與電氣件之間的連接用聯插件或線耳。
-------------------------------------------------------------------------------------------
