I-PEX

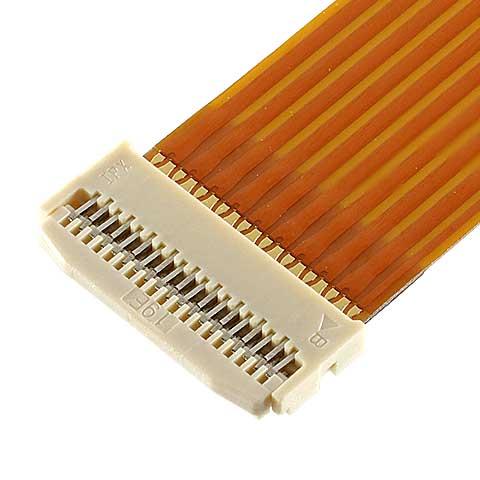

0.3mm間距20527系列后鎖式FFC/FPC連接器是一款：低背(高度= 0.9 mm)，0.3 mm間距, 水平插拔,
后鎖式,獨特的結構，防止端子變形,特有的鋼琴蓋形狀設計，防止半鎖狀況,在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用,接點間距(mm):
0.300,Height: 1.00 Max (0.90 Nom.) ,可提供Pin數: 13 15 17 19 21 23 25 27 29
31 33 35 37 39 41 45 49 51 55 57 61 65;嵌合類型: 水平的FFC/FPC連接器.
1、I-PEX 0.3mm間距20527系列后鎖式FFC/FPC連接器的主要產品詳情：
獨特的結構，防止端子變形:
特有的鋼琴蓋形狀設計，防止半鎖狀況:
在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用:
------------------------------------------------------------------------------------------------
2、I-PEX 0.3mm間距20527系列后鎖式FFC/FPC連接器的技術參數：
| Product Type | 后鎖式 |
| 嵌合類型 | 水平 |
| Contact pitch | 0.30 mm |
| Height | 1.00 Max (0.90 Nom.) , |
| Depth | 3.00 mm |
| Width Formula | 0.9+(0.3*?P) mm |
| Pin count | 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 45 49 51 55 57 61 65 |
| FPC/FFC Thickness | 0.2 |
| Current rating | 0.3A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | No |
------------------------------------------------------------------------------------------------
3、I-PEX 0.3mm間距20527系列后鎖式FFC/FPC連接器的主要型號/料號：
MINIFLEX 3-BFN RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 3-BFN Standard size actuator | 13 | 20527-013E-01 |
| 15 | 20527-015E-01 | |
| 17 | 20527-017E-01 | |
| 19 | 20527-019E-01 | |
| 21 | 20527-021E-01 | |
| 23 | 20527-023E-01 | |
| 25 | 20527-025E-01 | |
| 27 | 20527-027E-01 | |
| 29 | 20527-029E-01 | |
| 31 | 20527-031E-01 | |
| 33 | 20527-033E-01 | |
| 35 | 20527-035E-01 | |
| 37 | 20527-037E-01 | |
| 39 | 20527-039E-01 | |
| 41 | 20527-041E-01 | |
| MINIFLEX 3-BFN Long size actuator | 33 | 20538-033E-01 |
| 35 | 20538-035E-01 | |
| 39 | 20538-039E-01 | |
| 41 | 20538-041E-01 | |
| 45 | 20538-045E-01 | |
| 49 | 20538-049E-01 | |
| 51 | 20538-051E-01 | |
| 55 | 20538-055E-01 | |
| 57 | 20538-057E-01 | |
| 61 | 20538-061E-01 | |
| 65 | 20538-065E-01 |
OTHER MINIFLEX 3-BFN PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 3-BFN Standard size actuator | 13 | 20527-013E-02 |
| 13 | 20541-013E-01 | |
| 13 | 20601-013E-01 | |
| 15 | 20527-015E-02 | |
| 15 | 20541-015E-01 | |
| 15 | 20601-015E-01 | |
| 17 | 20527-017E-02 | |
| 17 | 20541-017E-01 | |
| 17 | 20601-017E-01 | |
| 19 | 20527-019E-02 | |
| 19 | 20541-019E-01 | |
| 19 | 20601-019E-01 | |
| 21 | 20527-021E-02 | |
| 21 | 20541-021E-01 | |
| 21 | 20601-021E-01 | |
| 23 | 20527-023E-02 | |
| 23 | 20541-023E-01 | |
| 23 | 20556-023E-01 | |
| 23 | 20601-023E-01 | |
| 25 | 20527-025E-02 | |
| 25 | 20541-025E-01 | |
| 25 | 20556-025E-01 | |
| 25 | 20601-025E-01 | |
| 27 | 20527-027E-02 | |
| 27 | 20541-027E-01 | |
| 27 | 20556-027E-01 | |
| 27 | 20601-027E-01 | |
| 29 | 20527-029E-02 | |
| 29 | 20541-029E-01 | |
| 29 | 20556-029E-01 | |
| 29 | 20601-029E-01 | |
| 31 | 20527-031E-02 | |
| 31 | 20541-031E-01 | |
| 31 | 20556-031E-01 | |
| 31 | 20601-031E-01 | |
| 31 | 20741-031E-01 | |
| 33 | 20527-033E-02 | |
| 33 | 20541-033E-01 | |
| 33 | 20556-033E-01 | |
| 33 | 20601-033E-01 | |
| 33 | 20741-033E-01 | |
| 35 | 20527-035E-02 | |
| 35 | 20541-035E-01 | |
| 35 | 20556-035E-01 | |
| 35 | 20601-035E-01 | |
| 35 | 20741-035E-01 | |
| 37 | 20527-037E-02 | |
| 37 | 20541-037E-01 | |
| 37 | 20556-037E-01 | |
| 37 | 20601-037E-01 | |
| 37 | 20741-037E-01 | |
| 39 | 20527-039E-02 | |
| 39 | 20541-039E-01 | |
| 39 | 20556-039E-01 | |
| 39 | 20601-039E-01 | |
| 39 | 20741-039E-01 | |
| 41 | 20541-041E-01 | |
| 41 | 20556-041E-01 | |
| 41 | 20601-041E-01 | |
| 41 | 20741-041E-01 |
------------------------------------------------------------------------------------------------
