I-PEX

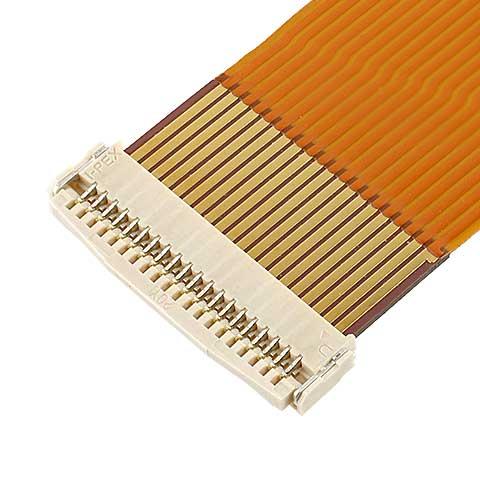

0.5mm間距20542系列低背后鎖式FFC/FPC連接器是一款：Hold down款式的堅固設計，低背(高度= 1.0 mm)，0.5 mm
間距, 水平插拔, 后鎖式;獨特的結構，防止端子變形;獨有的鋼琴蓋補強構造，防止連接器脫落;在沒有插入 FPC
的情況下閉合鋼琴蓋，連接器仍可使用;接點間距(mm): 0.500;Height: 1.10 Max (1.00 Nom.);可提供Pin數: 4
6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 40 50 54;嵌合類型: 水平的FFC/FPC連接器.
1、I-PEX 0.5mm間距20542系列低背后鎖式FFC/FPC連接器的主要產品詳情：
獨特的結構，防止端子變形:
獨有的鋼琴蓋補強構造，防止連接器脫落,鋼琴蓋補強片避免鋼琴蓋脫落:
在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm間距20542系列低背后鎖式FFC/FPC連接器的技術參數：
| Product Type | 后鎖式 |
| 嵌合類型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 3.50 mm |
| Width Formula | 1.7+(0.5*?P) mm |
| Pin count | 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 40 50 54 |
| FPC/FFC Thickness | 0.3 |
| Current rating | 0.5A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | No |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm間距20542系列低背后鎖式FFC/FPC連接器的主要型號/料號：
MINIFLEX 5-BFN II RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BFN II (FPC thickness : 0.3 mm) | 4 | 20542-004E-01 |
| 6 | 20542-006E-01 | |
| 8 | 20542-008E-01 | |
| 10 | 20542-010E-01 | |
| 12 | 20542-012E-01 | |
| 14 | 20542-014E-01 | |
| 16 | 20542-016E-01 | |
| 18 | 20542-018E-01 | |
| 20 | 20542-020E-01 | |
| 22 | 20542-022E-01 | |
| 24 | 20542-024E-01 | |
| 26 | 20542-026E-01 | |
| 28 | 20542-028E-01 | |
| 30 | 20542-030E-01 | |
| MINIFLEX 5-BFN II long size actuator (FPC thickness : 0.3 mm) | 32 | 20586-032E-01 |
| 34 | 20586-034E-01 | |
| 40 | 20586-040E-01 | |
| 50 | 20586-050E-01 | |
| 54 | 20586-054E-01 |
OTHER MINIFLEX 5-BFN II PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BFN II (FPC thickness : 0.3 mm) | 4 | 20691-004E-01 |
| 4 | 20752-004E-01 | |
| 6 | 20752-006E-01 | |
| 8 | 20752-008E-01 | |
| 10 | 20752-010E-01 | |
| 12 | 20752-012E-01 | |
| 14 | 20752-014E-01 | |
| 16 | 20752-016E-01 | |
| 18 | 20752-018E-01 | |
| 20 | 20752-020E-01 | |
| 22 | 20752-022E-01 | |
| 24 | 20752-024E-01 | |
| 26 | 20752-026E-01 | |
| 28 | 20752-028E-01 | |
| 30 | 20752-030E-01 | |
| MINIFLEX 5-BFN II (FPC thickness : 0.2 mm) | 4 | 20754-004E-01 |
| 6 | 20754-006E-01 | |
| 8 | 20754-008E-01 | |
| 10 | 20754-010E-01 | |
| 12 | 20754-012E-01 | |
| 14 | 20754-014E-01 | |
| 16 | 20754-016E-01 | |
| 18 | 20754-018E-01 | |
| 20 | 20754-020E-01 | |
| 22 | 20754-022E-01 | |
| 24 | 20754-024E-01 | |
| 26 | 20754-026E-01 | |
| 28 | 20754-028E-01 | |
| 30 | 20754-030E-01 | |
| MINIFLEX 5-BFN II (FPC thickness : 0.2 mm) | 4 | 20607-004E-01 |
| 6 | 20607-006E-01 | |
| 8 | 20607-008E-01 | |
| 10 | 20607-010E-01 | |
| 12 | 20607-012E-01 | |
| 14 | 20607-014E-01 | |
| 16 | 20607-016E-01 | |
| 18 | 20607-018E-01 | |
| 20 | 20607-020E-01 | |
| 22 | 20607-022E-01 | |
| 24 | 20607-024E-01 | |
| 26 | 20607-026E-01 | |
| 28 | 20607-028E-01 | |
| 30 | 20607-030E-01 | |
| MINIFLEX 5-BFN II long size actuator (FPC thickness : 0.2 mm) | 40 | 20666-040E-01 |
| 50 | 20666-050E-01 | |
| 54 | 20666-054E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 0.5mm間距20542系列低背后鎖式FFC/FPC連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 0.5mm間距20542系列低背后鎖式FFC/FPC連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
