I-PEX

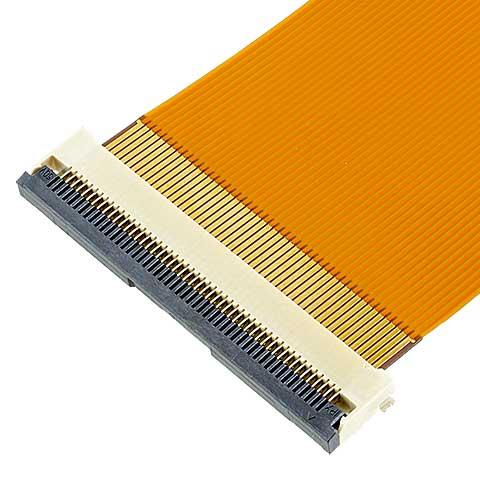

0.5mm間距20593系列后鎖式FFC/FPC連接器是一款：封裝和FPC尺寸兼容業內常規產品, 高度= 2.0 mm，0.5 mm間距,
水平插拔, 后鎖式;封裝和FPC尺寸兼容業內常規產品;全包圍式鋼琴蓋防止異物和端子變形;在沒有插入 FPC
的情況下閉合鋼琴蓋，連接器仍可使用;接點間距: 0.500;Height: 2.20 Max (2.00 Nom.);可提供Pin數: 8
10 12 14 18 20 22 24 30 34 36 38 40 45 50;嵌合類型: 水平的FFC/FPC連接器.
1、I-PEX 0.5mm間距20593系列后鎖式FFC/FPC連接器的主要產品詳情：
封裝和FPC尺寸兼容業內常規產品:
全包圍式鋼琴蓋防止異物和端子變形:
在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm間距20593系列后鎖式FFC/FPC連接器的技術參數：
| Product Type | 后鎖式 |
| 嵌合類型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 2.20 Max (2.00 Nom.) , |
| Depth | 5.90 mm |
| Width Formula | 3.5+(0.5*?P) mm |
| Pin count | 8 10 12 14 18 20 22 24 30 34 36 38 40 45 50 |
| FPC/FFC Thickness | 0.3 |
| Current rating | 0.5A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | No |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm間距20593系列后鎖式FFC/FPC連接器的主要型號/料號：
MINIFLEX 5-BFN III RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BF III | 8 | 20593-008E-01 |
| 10 | 20593-010E-01 | |
| 12 | 20593-012E-01 | |
| 14 | 20593-014E-01 | |
| 18 | 20593-018E-01 | |
| 20 | 20593-020E-01 | |
| 22 | 20593-022E-01 | |
| 24 | 20593-024E-01 | |
| 30 | 20593-030E-01 | |
| 34 | 20593-034E-01 | |
| 36 | 20593-036E-01 | |
| 38 | 20593-038E-01 | |
| 40 | 20593-040E-01 | |
| 45 | 20593-045E-01 | |
| 50 | 20593-050E-01 |
OTHER MINIFLEX 5-BFN III PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BF III | 60 | 20593-060E-01 |
------------------------------------------------------------------------------------------------
