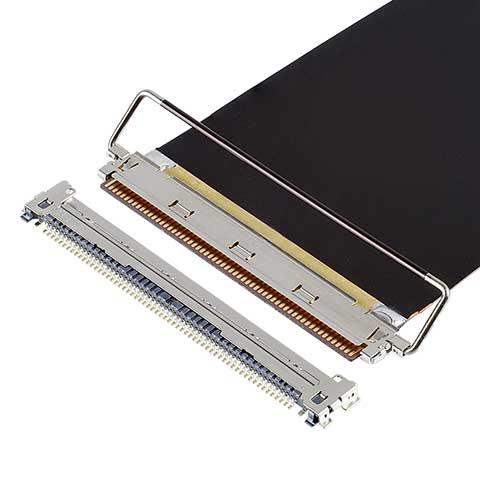

I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器是一款：0.4 mm 間距, 水平對插方式,帶機械式鎖扣的 FPC 型公座連接器;機械鎖扣防止連接器不完全嵌合及脫落/未嵌合;EMI 屏蔽和多點接地設計;CABLINE?-CA 系列多款連接器可選;接點間距: 0.400;Height: 1.10 Max (1.00 Nom.);可提供Pin數: 40 60;嵌合類型: 水平帶機械式鎖扣FPC型公座連接器.
1、I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器的主要產品詳情：
機械鎖扣防止連接器不完全嵌合及脫落/未嵌合:
EMI 屏蔽和多點接地設計:
CABLINE?-CA 系列多款連接器可選:
------------------------------------------------------------------------------------------------
2、I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器的技術參數：
| 嵌合類型 | 水平 |
| Contact pitch | 0.40 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 6.06 mm |
| Width Formula | 5.75 + (0.4 * ?p) mm |
| Pin count | 40 60 |
| FPC/FFC Thickness | 0.26 |
| Current rating | 0.3A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | Yes |
| Shielded FPC / FFC | Yes |
------------------------------------------------------------------------------------------------
3、I-PEX 0.4mm間距20858系列帶機械式鎖扣FPC型公座連接器的主要型號/料號：

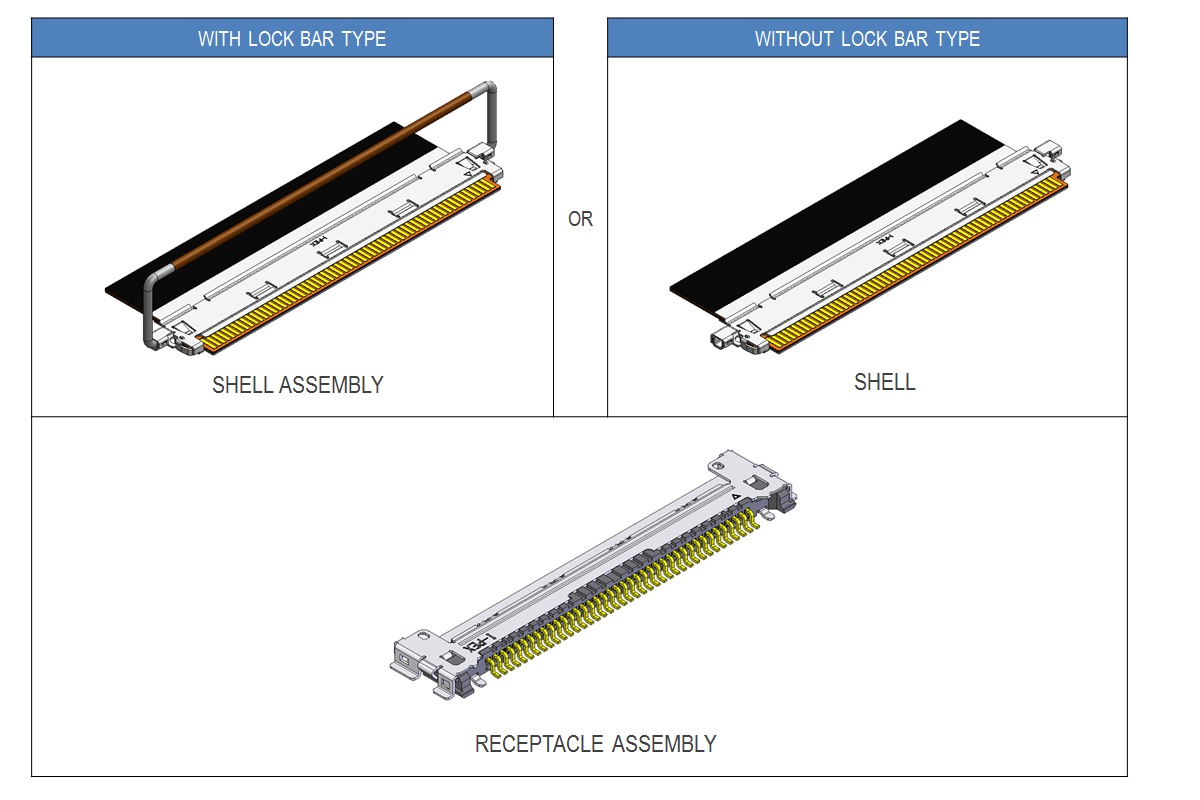

CABLINE-CAF RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| SHELL ASSEMBLY (WITH LOCK BAR) | 40 | 20858-040T-01 | |
| 60 | 20858-060T-01 | ||
| RECEPTACLE | 40 | 20525-040E-02 | |
| 60 | 20525-060E-02 | ||
CABLINE-CAF PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| SHELL (WITHOUT LOCK BAR) | 40 | 3437-0401 | |
| 60 | 3437-0601 | ||
------------------------------------------------------------------------------------------------
