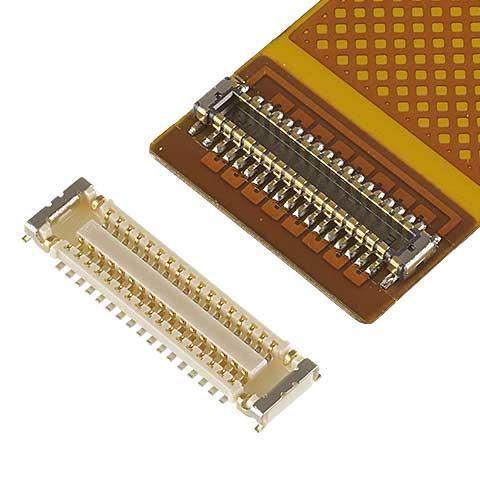

I-PEX 0.35mm間距20708系列電源傳輸板對板連接器是一款：通過hold-down結構和科森合金的主要端子，來傳輸電力線， 堅固穩定，0.35 mm pitch, 高度 0.7 mm, 深度 2.3 mm;金屬 hold-down 結構可以用作 2A x 2 的電源傳輸使用;金屬引導設計,更易嵌合作業;插入型公座使結構堅固;接點間距: 0.350;Height: 0.80 Max (0.70 Nom.);可提供Pin數: 10 14 18 20 24 30 34 40 50 60P的電源傳輸板對板連接器.
1、I-PEX 0.35mm間距20708系列電源傳輸板對板連接器的主要產品詳情：
金屬 hold-down 結構可以用作 2A x 2 的電源傳輸使用:
金屬引導設計,更易嵌合作業:
插入型公座使結構堅固:
------------------------------------------------------------------------------------------------
2、I-PEX 0.35mm間距20708系列電源傳輸板對板連接器的技術參數：
| Contact pitch | 0.35 mm |
| Height | 0.80 Max (0.70 Nom.) , |
| Pin count | 10 14 18 20 24 30 34 40 50 60 |
| Depth | 2.30 mm |
| Width Formula | 2.17+(0.35*?p/2) mm |
| Contact type | signal plus power pins |
| Current rating | 0.3A / Signal pin 2.0A / Power pin |
| Full shielding (ZenShield?) | No |
------------------------------------------------------------------------------------------------
3、I-PEX 0.35mm間距20708系列電源傳輸板對板連接器的主要型號/料號：
NOVASTACK 35-P RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| PLUG | 10 | 20708-010E-01 |
| 14 | 20708-014E-01 | |
| 18 | 20708-018E-01 | |
| 20 | 20708-020E-01 | |
| 24 | 20708-024E-01 | |
| 30 | 20708-030E-01 | |
| 34 | 20708-034E-01 | |
| 40 | 20708-040E-01 | |
| 50 | 20708-050E-01 | |
| 60 | 20708-060E-01 | |
| RECEPTACLE | 10 | 20709-010E-01 |
| 14 | 20709-014E-01 | |
| 18 | 20709-018E-01 | |
| 20 | 20709-020E-01 | |
| 24 | 20709-024E-01 | |
| 30 | 20709-030E-01 | |
| 34 | 20709-034E-01 | |
| 40 | 20709-040E-01 | |
| 50 | 20709-050E-01 | |
| 60 | 20709-060E-01 |
OTHER NOVASTACK 35-P PART NUMBERS
| Part Number Description | Pin count | Part Number |
| PLUG HI CONDICTIVITY type (5,000 pcs/reel) | 10 | 20708-010E-01-M |
| 14 | 20708-014E-01-M | |
| 18 | 20708-018E-01-M | |
| 20 | 20708-020E-01-M | |
| 24 | 20708-024E-01-M | |
| 30 | 20708-030E-01-M | |
| 34 | 20708-034E-01-M | |
| 40 | 20708-040E-01-M | |
| 50 | 20708-050E-01-M | |
| 60 | 20708-060E-01-M | |
| PLUG NORMAL CONDICTIVITY type (20,000 pcs/reel) | 34 | 20708-034E |
| 40 | 20708-040E | |
| 50 | 20708-050E | |
| PLUG NORMAL CONDICTIVITY type (5,000 pcs/reel) | 34 | 20708-034E-00-M |
| 40 | 20708-040E-00-M | |
| 50 | 20708-050E-00-M | |
| RECEPTACLE HI CONDICTIVITY type (5,000 pcs/reel) | 10 | 20709-010E-01-M |
| 14 | 20709-014E-01-M | |
| 18 | 20709-018E-01-M | |
| 20 | 20709-020E-01-M | |
| 24 | 20709-024E-01-M | |
| 30 | 20709-030E-01-M | |
| 34 | 20709-034E-01-M | |
| 40 | 20709-040E-01-M | |
| 50 | 20709-050E-01-M | |
| 60 | 20709-060E-01-M | |
| RECEPTACLE NORMAL CONDICTIVITY type (20,000 pcs/reel) | 34 | 20709-034E |
| 40 | 20709-040E | |
| 50 | 20709-050E | |
| RECEPTACLE NORMAL CONDICTIVITY type (5,000 pcs/reel) | 34 | 20709-034E-00-M |
| 40 | 20709-040E-00-M | |
| 50 | 20709-050E-00-M |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 0.35mm間距20708系列電源傳輸板對板連接器 此產品銷售商：
3M電子產品網-代理銷售【I-PEX連接器--I-PEX 0.35mm間距20708系列電源傳輸板對板連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
