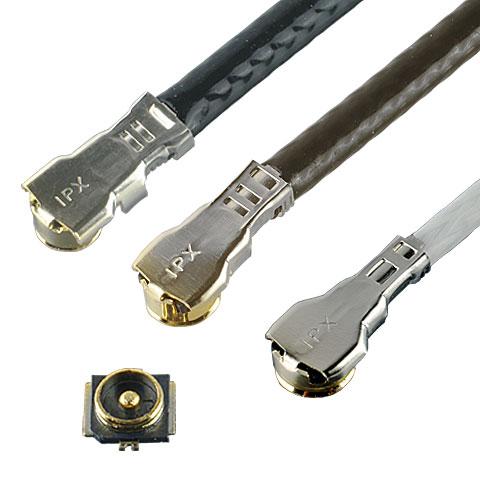

I-PEX 20565系列12 GHz高性能小型的RF射頻連接器是一款：M.2 行業標準，組合高度更大為1.2 mm, 1.4 mm , 1.7 mm 對應12 GHz 的插入損耗和電壓駐波比;穿過12 GHz 的高性能小型連接器;使用“i-Fit?” 技術的無需焊接極細同軸線連接;極細同軸線外徑O.D. : 0.64 mm, 0.81 mm, 0.95 mm, 1.13 mm, 1.37 mm;Height: 1.20 Max 1.40 Max 1.70 Max;頻率范圍: Up to 12 GHz;極細同軸線(AWG): #35 (O.D. 0.81 mm) #36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm) #32 (O.D. 1.13 mm) #33 (O.D. 0.95 mm) #30 (O.D. 1.37 mm)的12 GHz高性能小型的RF射頻連接器.
1、I-PEX 20565系列12 GHz高性能小型的RF射頻連接器的主要產品詳情：
穿過12 GHz 的高性能小型連接器:
使用“i-Fit?” 技術的無需焊接極細同軸線連接:
極細同軸線外徑O.D. : 0.64 mm, 0.81 mm, 0.95 mm, 1.13 mm, 1.37 m
------------------------------------------------------------------------------------------------
2、I-PEX 20565系列12 GHz高性能小型的RF射頻連接器的技術參數：
| Product Type | Coaxial RF Connector |
| Height | 1.20 Max 1.40 Max 1.70 Max |
| SMT Size (mm) | 2.0 x 2.0 mm |
| Frequency range | Up to 12 GHz |
| V.S.W.R. | VSWR (DC~3GHz) 1.3 VSWR (3GHz~6GHz) 1.45 VSWR (6GHz~9GHz) 1.6 VSWR (12GHz~15GHz) 1.8 |
| Applicable Standards (Reference Only) | 5G sub-6 IEEE802.11 b IEEE802.11 a IEEE802.11 g Wi-Fi 4 Wi-Fi 5 Wi-Fi 6 Wi-Fi 6E LTE LTE-Advanced LPWA Bluetooth GPS |
| Full shielding (ZenShield?) | No |
------------------------------------------------------------------------------------------------
3、I-PEX 20565系列12 GHz高性能小型的RF射頻連接器的主要型號/料號：
MHF 4L RECOMMENDED PART NUMBERS
| Part Number Description | Part Number |
| MHF 4L PLUG O.D. 0.81 mm, O.D. 0.64 mm / AWG 36 | 20572-001R-08 |
| MHF 4L PLUG O.D. 1.13 mm / AWG 32, O.D. 0.95 mm / AWG 33 | 20565-001R-13 |
| MHF 4L PLUG O.D. 1.37 mm / AWG 30 | 20632-001R-37 |
| MHF 4L RECEPTACLE | 20579-001E |
OTHER MHF 4L PART NUMBERS
| Part Number Description | Part Number |
| MHF 4 RECEPTACLE | 20449-001E-03 |
| MHF 4 RECEPTACLE | 20449-001E |
| MHF 4 RECEPTACLE (2,500 pcs/reel) | 20449-001E-07 |
| MHF 4L RECEPTACLE (20,000 pcs/reel) | 20579-001E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 20565系列12 GHz高性能小型的RF射頻連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 20565系列12 GHz高性能小型的RF射頻連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
