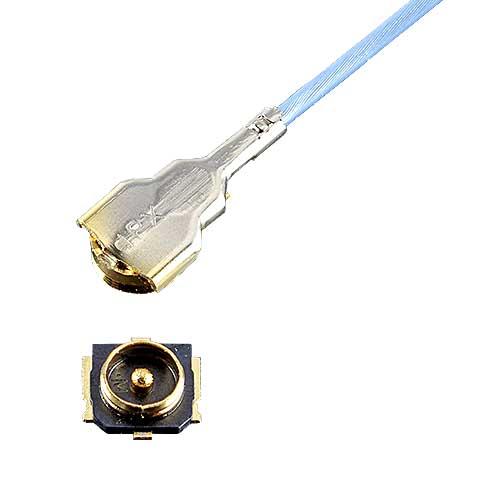

I-PEX 20711系列組合高度1.0mm的RF射頻連接器是一款：低背設計，組合高度更大為1.0 mm max.，支持可達12 GHz;穿過12 GHz 的高性能小型連接器;MHF? 系列中更低高度的連接器;極細同軸線外徑(AWG) : 0.81 mm (36), 0.64 mm (36), 0.48 mm (38);Height: 1.00 Max;頻率范圍: Up to 12 GHz Up to 6 GHz;極細同軸線(AWG): #35 (O.D. 0.81 mm) #36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm) #38 (O.D. 0.48 mm)的組合高度1.0mm的RF射頻連接器.
1、I-PEX 20711系列組合高度1.0mm的RF射頻連接器的主要產品詳情：
穿過12 GHz 的高性能小型連接器:
MHF? 系列中更低高度的連接器:
極細同軸線外徑(AWG) : 0.81 mm (36), 0.64 mm (36), 0.48 mm (38):
------------------------------------------------------------------------------------------------
2、I-PEX 20711系列組合高度1.0mm的RF射頻連接器的技術參數：
| Product Type | Coaxial RF Connector |
| Height | 1.00 Max |
| SMT Size (mm) | 2.0 x 2.0 mm |
| Frequency range | Up to 12 GHz Up to 6 GHz |
| V.S.W.R. | VSWR (DC~3GHz) 1.3 VSWR (3GHz~6GHz) 1.5 VSWR (6GHz~9GHz) 1.6 VSWR (9GHz~12GH) 1.8 |
| Applicable Standards (Reference Only) | 5G sub-6 IEEE802.11 b IEEE802.11 a IEEE802.11 g Wi-Fi 4 Wi-Fi 5 Wi-Fi 6 Wi-Fi 6E LTE LTE-Advanced LPWA Bluetooth GPS |
| Full shielding (ZenShield?) | No |
------------------------------------------------------------------------------------------------
3、I-PEX 20711系列組合高度1.0mm的RF射頻連接器的主要型號/料號：
MHF 5 RECOMMENDED PART NUMBERS
| Part Number Description | Part Number |
| PLUG O.D. 0.81 mm cable (Single braided shield) | 20711-001R-81 |
| PLUG O.D. 0.64 mm cable (Spiral shield) | 20711-001R-81 |
| PLUG O.D. 0.46 mm cable (Spiral shield) | 20615-002R-48 |
| RECEPTACLE | 20566-001E-01 |
OTHER MHF 5 PART NUMBERS
| Part Number Description | Part Number |
| Au plating | 20567-001R-81 |
| Au plating | 20567-101R-81 |
| Au plating | 20615-001R-48 |
| Au plating | 20669-001R-81 |
| H=1.3 mm O.D. 1.13 mm cable | 20668-001R-13 |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 20711系列組合高度1.0mm的RF射頻連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 20711系列組合高度1.0mm的RF射頻連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
