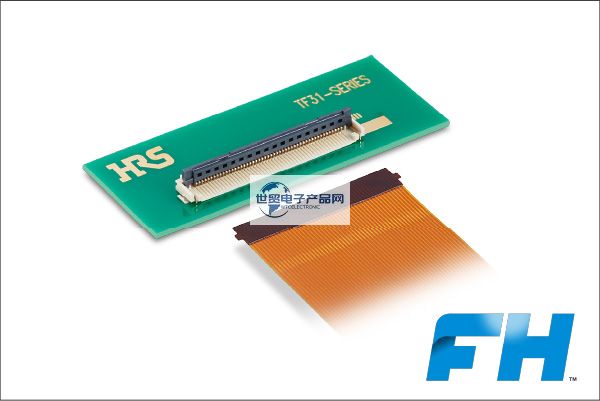

HRS|Hirose|日本廣瀨TF31系列下接觸FPC/FFC連接器是一款：0.5mm以及1.0mm引腳間距連接器，用于FFC/FPC;其主要特點是：1. 多種的高度以及引腳間距;2. FPC端抓持設計;3. FPC易插入結構;4. 防止制動分離;5. 制動保護;6. 更大化板上空間;7. 自動化板上布局電纜;8. 通過無鉛認證,無鹵素(※根據IEC61249-2-21的規定 Br/900ppm或更少,Cl/900 ppm 或更少,Br+Cl/1,500 ppm或更少);9. 500pcs per reel packing option available (For trial production).
1、HRS|Hirose|日本廣瀨TF31系列下接觸FPC/FFC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 4, 6, 7, 8, 10, 12, 13, 14, 16, 17, 18, 20, 21, 22, 24, 25, 26, 28, 30, 32, 35, 36, 40, 45, 50, 53, 54, 55, 60 |
| 安裝間距 | 其他PIN數 |
| 0.5, 1.0 mm | 開口間距 |
| 連接器長度(間距方向) | 0.5, 1.0 mm |
| 6.3, 7.3, 7.8, 8.3, 9.3, 10.3, 10.8, 11.3, 12.3, 12.8, 13.3, 14.3, 14.8, 15.3, 16.3, 16.8, 17.3, 18.3, 19.3, 20.3, 21.8, 22.3, 24.3, 26.8, 29.3, 30.3, 30.8, 31.3, 31.8, 34.3 mm | (安裝部分)列數 |
| 連接器高度 | 1 |
| 1.75, 2.0 mm | 傳輸規格 |
| 連接器寬度(縱向) | 傳輸速度 |
| 5.7 mm | (Max.)使用溫度范圍 |
| 接觸點位置 | 105 ℃ |
| 下接點 | (Min.)使用溫度范圍 |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (AC)額定電壓 |
| 推薦的FFC/FPC | AC 50.0 V |
| FPC/FFC連接器 | (DC)額定電壓 |
| FPC/FFC插入方向 | DC 50.0 V |
| 水平 | 額定電流 |
| 可動片方向 | 0.5 A |
| 正面 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|日本廣瀨TF31系列下接觸FPC/FFC連接器主要料號/型號：
| TF31-32(16)SB-1SH | TF31-14S-0.5SH | TF31-40S-0.5SH | TF31-18S-0.5SH | TF31-45S-0.5SH |
| TF31-53S-0.5SH | TF31-16S-0.5SH | TF31-45S-0.5SH | TF31-20S-0.5SH | TF31-4S-0.5SH |
| TF31-53S-0.5SH | TF31-17S-0.5SH | TF31-50S-0.5SH | TF31-21S-0.5SH | TF31-50S-0.5SH |
| TF31-54S-0.5SH | TF31-18S-0.5SH | TF31-6S-0.5SH | TF31-22S-0.5SH | TF31-55S-0.5SH |
| TF31-7S-0.5SH | TF31-20S-0.5SH | TF31-8S-0.5SH | TF31-24S-0.5SH | TF31-60(30)SB-1SH |
| TF31-25S-0.5SH | TF31-21S-0.5SH | TF31-4S-0.5SH | TF31-26S-0.5SH | TF31-60S-0.5SH |
| TF31-25S-0.5SH | TF31-22S-0.5SH | TF31-10(4)SA-1SH | TF31-26S-1SH | TF31-6S-0.5SH |
| TF31-54S-0.5SH | TF31-24S-0.5SH | TF31-10S-0.5SH | TF31-28S-0.5SH | TF31-6S-1SH |
| TF31-7S-0.5SH | TF31-26S-0.5SH | TF31-10S-1SH | TF31-30S-0.5SH | TF31-8S-0.5SH |
| TF31-55S-0.5SH | TF31-28S-0.5SH | TF31-12S-0.5SH | TF31-32S-0.5SH | TF31-8S-1SH |
| TF31-60S-0.5SH | TF31-30S-0.5SH | TF31-13S-0.5SH | TF31-35S-0.5SH | TF31-40S-0.5SH |
| TF31-10S-0.5SH | TF31-32S-0.5SH | TF31-14S-0.5SH | TF31-36S-0.5SH | TF31-17S-0.5SH |
| TF31-12S-0.5SH | TF31-35S-0.5SH | TF31-16S-0.5SH | TF31-40(20)SB-1SH | TF31-36S-0.5SH |
| TF31-13S-0.5SH |
------------------------------------------------------------------------------------------------
