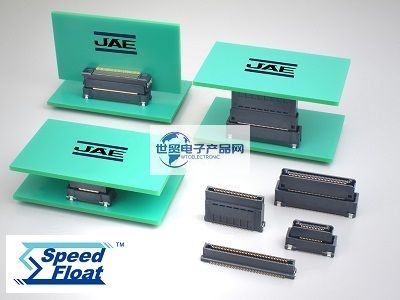

JAE|JAE連接器|日本航空電子AX01系列高速傳輸浮動板對板連接器是一款：下一代浮動板對板連接器。該產品采用高度可靠的兩點接觸結構，實現超過8
Gbps的高速傳輸。其主要特點是:浮動公差:X和Y方向均為+/-0.5毫米，板間堆疊高度公差:Z軸方向+/-0.5毫米，兩點接觸結構確保高接觸可靠性，通過輥表面接觸結構實現低插入和移除力，8
Gbps+高速傳輸(10GBASE-KR和PCIe
Gen3)，具有大尺寸導軌形狀的匹配可操作性，支持自動裝配和匹配(配合導軌長度:+/-1.0毫米)，支持自動安裝，允許在一塊板上使用多個連接器，鍵入以防止錯配；主要應用為：FA設備、半導體制造設備、辦公機器、通信設備、測量設備、廣播設備、游戲機和街機以及其他各種應用.
1、JAE|JAE連接器|日本航空電子AX01系列高速傳輸浮動板對板連接器的主要產品規格詳情：
| Number of Contacts | 30, 40, 60, 80, 90, 100, 120, 140 pos. |
| Contact Pitch | 0.635 mm pitch |
| Rated Current | 0.5 A |
| Rated Voltage | AC 50 Vr.m.s. |
| Contact Resistance | Initial: 50 milliohm max. |
| After test: 100 milliohm max. | |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s., conduction for 1 minute |
| Insulation Resistance | 100 megohm min. |
| Stacking Height | 8, 10, 14, 16, 18, 20, 22, 24, 30 mm |
| Floating Movable Amount | X direction: +/-0.5 mm, |
| Y direction: +/-0.5 mm | |
| Durability | 100 mating cycles |
| Operating Temperature Range | -40 deg. C to +105 deg. C |
| (including conduction temperature rise) |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子AX01系列高速傳輸浮動板對板連接器主要料號/型號：
| AX01F030VAABR500 | AX01F060VABBR300 | AX01F090VACBR150 | AX01R120HAYBR600 | AX01R030VADBR500 |
| AX01F040VAABR500 | AX01F080VABBR300 | AX01F100VACBR150 | AX01R140HAYBR600 | AX01R040VADBR500 |
| AX01F060VAABR500 | AX01F090VABBR300 | AX01F120VACBR150 | AX01R030VABBR600 | AX01R060VADBR500 |
| AX01F080VAABR500 | AX01F100VABBR300 | AX01F140VACBR150 | AX01R040VABBR600 | AX01R080VADBR500 |
| AX01F090VAABR500 | AX01F120VABBR300 | AX01R030HAYBR600 | AX01R060VABBR600 | AX01R090VADBR500 |
| AX01F100VAABR500 | AX01F140VABBR300 | AX01R040HAYBR600 | AX01R080VABBR600 | AX01R100VADBR500 |
| AX01F120VAABR500 | AX01F030VACBR150 | AX01R060HAYBR600 | AX01R090VABBR600 | AX01R120VADBR500 |
| AX01F140VAABR500 | AX01F040VACBR150 | AX01R080HAYBR600 | AX01R100VABBR600 | AX01R140VADBR500 |
| AX01F030VABBR300 | AX01F060VACBR150 | AX01R090HAYBR600 | AX01R120VABBR600 | AX01R030VANBR200 |
| AX01F040VABBR300 | AX01F080VACBR150 | AX01R100HAYBR600 | AX01R140VABBR600 | AX01R040VANBR200 |
------------------------------------------------------------------------------------------------
3、日本JAE連接器--JAE|日本航空電子AX01系列高速傳輸浮動板對板連接器 此產品銷售商：
3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子AX01系列高速傳輸浮動板對板連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
