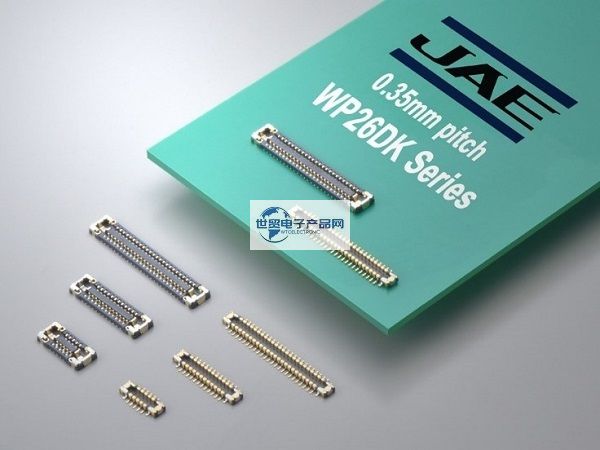

JAE|JAE連接器|日本航空電子WP26DK系列0.35mm間距堅固堆疊式板對板連接器是一款：堅固的0.35毫米間距堆疊型板對板連接器.該產品通過在絕緣子脆弱的內表面和頂部配合面上安裝保護性金屬配件，大大提高了強度和可靠性。如果在配合過程中連接器最初沒有對準，額外的保護對于防止連接器損壞是至關重要的。此外，通過使用2個壓緊裝置作為電源端子，可以減少所需的端子總數，每個端子可以處理高達3A的電流。這樣可以節省電路板安裝空間，從而實現器件的小型化，并提高工程師的設計靈活性。其主要特點是:0.35毫米間距，2排，0.6毫米堆垛高度，1.9毫米寬度,兩個電源壓板，支持3.0A傳輸,壓,結構增加了對配合面的保護，防止損壞絕緣體(鎧裝),堅固的金屬配件設計，防止在配合過程中損壞內部絕緣體表面,通過清晰的點擊感提高客戶的可使用性,高度可靠的兩點接觸結構,觸點上的鎳阻擋層防止焊料芯吸,支持MIPI、USB3.1第二代和PCIe第三代傳輸.主要應用為：手機、智能手機、可穿戴設備、平板電腦、筆記本電腦、數碼相機、VR/AR耳機等小型便攜設備.
1、JAE|JAE連接器|日本航空電子WP26DK系列0.35mm間距堅固堆疊式板對板連接器主要產品規格詳情：
| Number of Contacts | 10, 16, 24, 30, 34, 40, 48, 50, 60 positions (+2 power) |
| Pitch | 0.35 mm |
| Rated Current | Signal Terminal: AC, DC 0.3A per pos. |
| Power Supply Terminal: AC, DC 3.0A per pos. | |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance | Signal Terminal: 70mΩ max. (initial) |
| Power Supply Terminal: 20mΩ max. (initial) | |
| Insulation Resistance | 100 megohm min. (initial) |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. 1 minute |
| Mated Height | 0.6 mm |
| Total Insertion Force | 1.5N x (n+4) max. (n: No. of pos.) |
| Total Extraction Force | 0.15N x n min. (n: No. of pos.) |
| Durability Mating Cycles | 30 mating cycles |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子WP26DK系列0.35mm間距堅固堆疊式板對板連接器主要料號/型號：
| WP26DK-P060VA3-R15000 | WP26DK-P048VA3-R15000 | WP26DK-P034VA3-R15000 | WP26DK-P024VA3-R15000 | WP26DK-S016VA3-R15000 |
| WP26DK-S060VA3-R15000 | WP26DK-S048VA3-R15000 | WP26DK-S034VA3-R15000 | WP26DK-S024VA3-R15000 | WP26DK-P010VA3-R15000 |
| WP26DK-P050VA3-R15000 | WP26DK-P040VA3-R15000 | WP26DK-P030VA3-R15000 | WP26DK-P016VA3-R15000 | WP26DK-S010VA3-R15000 |
| WP26DK-S050VA3-R15000 | WP26DK-S040VA3-R15000 | WP26DK-S030VA3-R15000 |
------------------------------------------------------------------------------------------------
3、日本JAE連接器--JAE|日本航空電子WP26DK系列0.35mm間距堅固堆疊式板對板連接器 此產品銷售商：
3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子WP26DK系列0.35mm間距堅固堆疊式板對板連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
