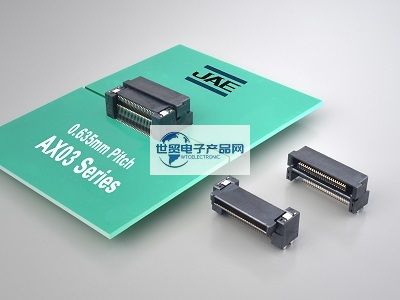

JAE|JAE連接器|日本航空電子AX03系列0.65mm間距水平浮動板對板連接器是一款：通過水平連接提供了低姿態和節省空間的解決方案。同時，采用AX01系列的浮動結構，連接器在X和Y方向具有0.5 mm的浮動結構，可以吸收安裝和組裝過程中的位置偏移/未對準。加上配套的導軌，連接器成為機器人裝配的更佳選擇。通常，在單個板上使用多個板對板連接器，使用傳統的剛性型板對板連接器導致配合對準困難。AX03系列連接器的浮動結構將吸收安裝過程中的位置偏差，并允許同時使用多個板對板連接器。[為了提高生產率、質量和減少人力，使用機器人和自動化機器的自動化生產線變得越來越流行。浮動板對板連接器的使用越來越多，以支持機器人裝配，同時確?？拐裥院徒佑|可靠性。電路板布局正變得越來越復雜，對允許板水平連接的連接器的需求也在增加。使用水平板連接是理想的，特別是在需要保持連接總高度(包括板本身的厚度)的情況下，低剖面以及水平板連接器有助于避免干擾共享板空間的元件，這些問題往往發生在平行和垂直板連接中。為了迎合這些趨勢，JAE推出了AX03系列，用于水平連接的浮動板對板連接器]。其主要特點是:0.635毫米間距，水平連接(AX03系列和AX01系列之間不兼容),浮動公差:X和Y方向均為0.5毫米,配合導軌的長度:X和Y方向均為0.6毫米,通過輥表面接觸結構實現低插入和移除力,支持自動安裝,允許在一塊板上使用多個連接器,焊點目視檢查清晰可見;主要應用為：FA設備、半導體制造設備、辦公機器、通信設備、測量設備、廣播設備、娛樂設備以及其他各種應用.
1、JAE|JAE連接器|日本航空電子AX03系列0.65mm間距水平浮動板對板連接器主要產品規格詳情：
| Pitch | 0.635 mm |
| Number of Contacts | 50 positions |
| Floating Tolerance | X direction: ± 0.5 mm, Y direction: ± 0.5 mm |
| Mating Guide | X direction: ± 0.6 mm, Y direction: ± 0.6 mm |
| Rated Current | 0.5 A |
| Rated Voltage | AC 50 Vr.m.s. |
| Contact Resistance | Initial: 70 milliohm max. |
| After test: 100 milliohm max. | |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s., conduction for 1 minute |
| Insulation Resistance | 100 megohm min. |
| Durability | 100 mating cycles |
| Operating Temperature Range | -40 deg. C to +105 deg. C |
| (including conduction temperature rise) |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子AX03系列0.65mm間距水平浮動板對板連接器主要料號/型號：
| Product Name | Features |
| AX03F050HAX1R550 | Floating board-to-board connector for horizontal connection, Floating side, 50 pos. |
| AX03R050HAY1R500 | Floating board-to-board connector for horizontal connection, Fixed side, 50 pos. |
------------------------------------------------------------------------------------------------
