高速通信的定義：高速通信工作在較高的MHz及GHz頻率上，高速通信方式：1，傳統的模擬信號：模擬信號在時間軸上是連續線性的。2.數字信號：數字信號在時間軸上是以0和1的形式躍變的，T是信號周期，1/T就是我們通常理解的多少G的速率了。當前的常用高速通信協議：PCIe Gen 3, 4... 5, USB3.1 Gen2, HDMI, 10G網絡等。高速通信的需求主要來源于4K 視頻， IoT/ IIoT, 自動駕駛等。對于高速通信通道來說，連接器是限制通信速率的瓶頸，所以連接器的高速性能對整個通信系統來說顯得尤為重要。

1、高速通信的定義：

高速通信工作在較高的MHz及GHz頻率上，我們生活中常見的頻率及波長如下：

高速通信方式：
1，傳統的模擬信號：

模擬信號在時間軸上是連續線性的。
2，數字信號：

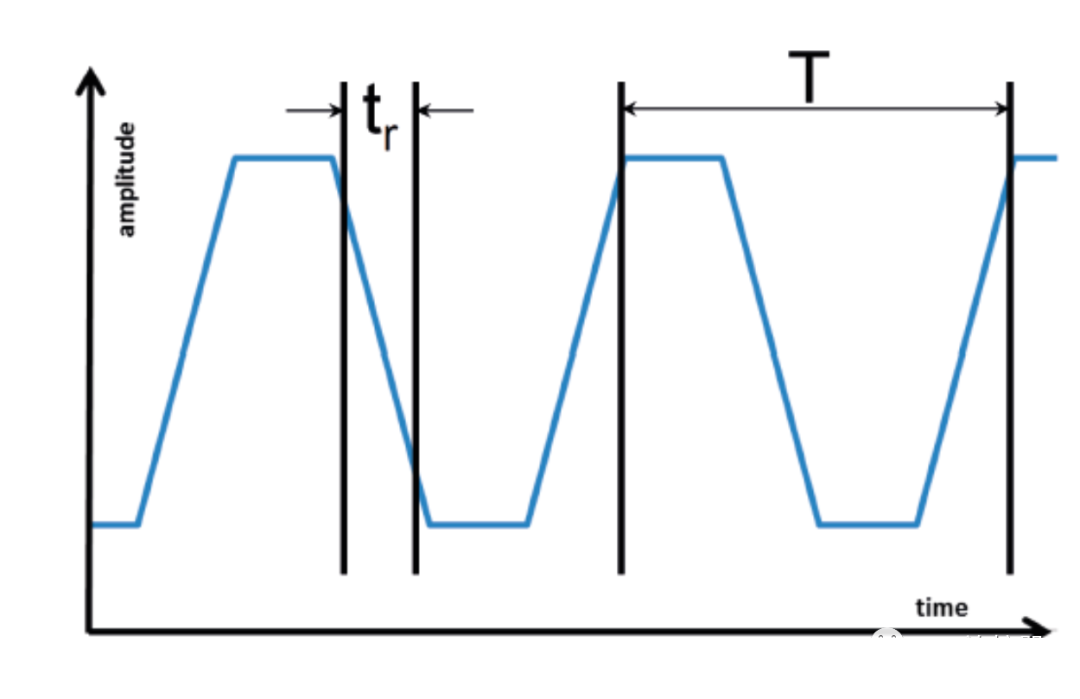

數字信號在時間軸上是以0和1的形式躍變的，T是信號周期，1/T就是我們通常理解的多少G的速率了。以上只是數字型號的模型，實際上的數字信號是這樣的：

是從0到1和從1到0的躍變時間，也是限制通信速率的瓶頸。

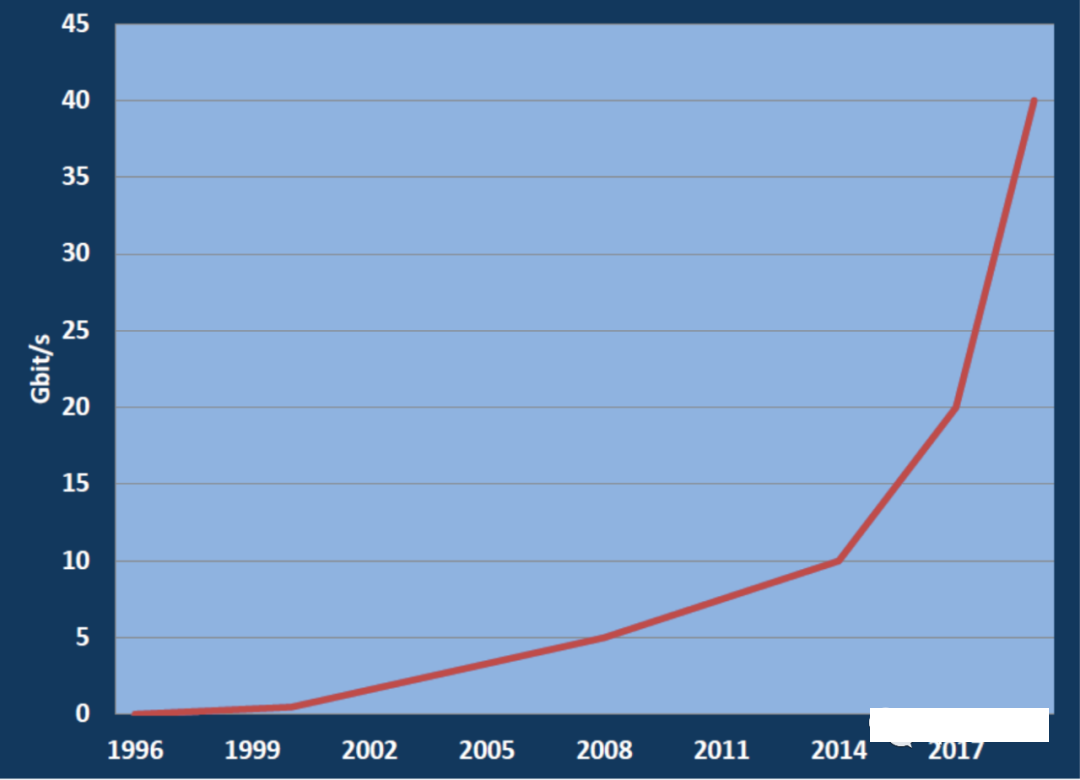

高速通信協議的發展：

當前的常用高速通信協議：PCIe Gen 3, 4... 5, USB3.1 Gen2, HDMI, 10G網絡等。
高速通信的需求主要來源于4K 視頻， IoT/ IIoT, 自動駕駛等。

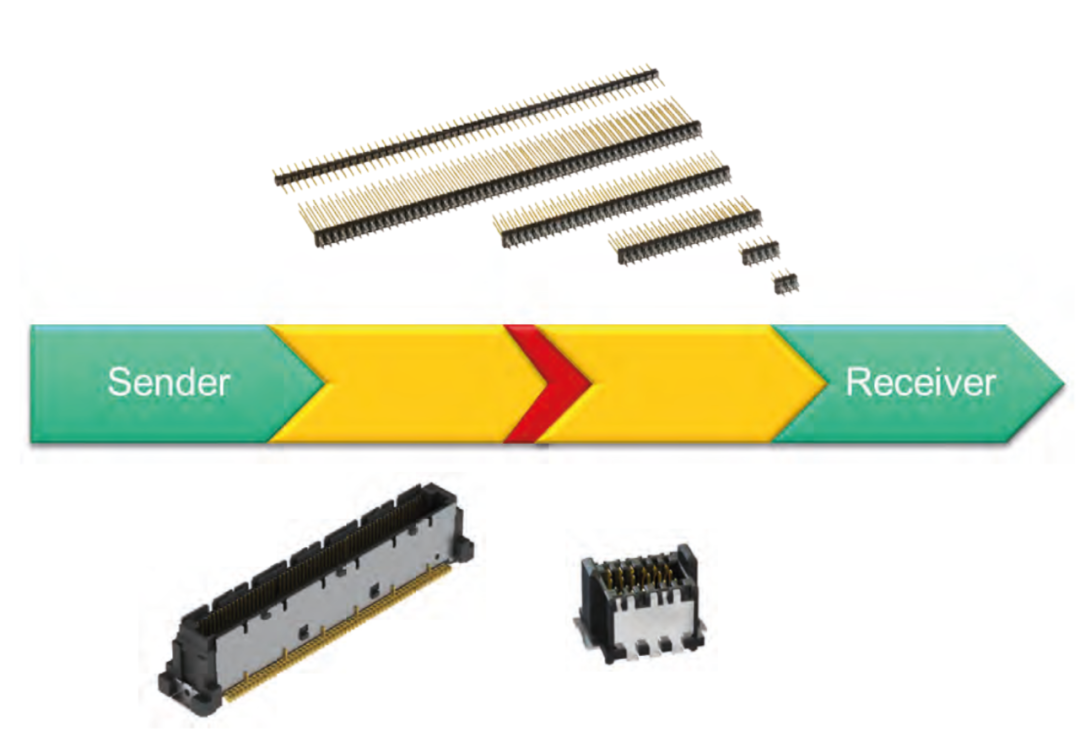

對于高速通信通道來說，連接器是限制通信速率的瓶頸，所以連接器的高速性能對整個通信系統來說顯得尤為重要。

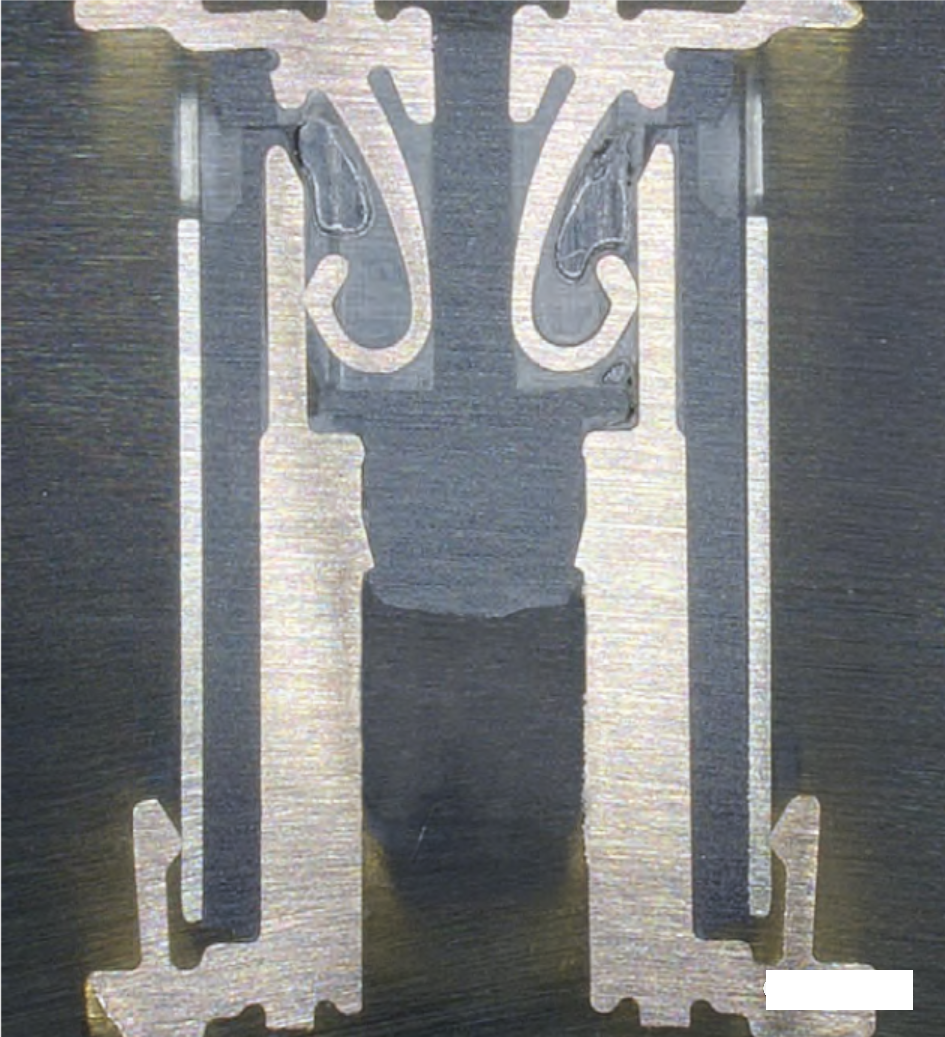

影響連接器高速性能的主要是針的形狀的設計，高導金屬材料的選擇以及殼體的絕緣電阻等，當然還有背板連接器的特殊設計。

在連接器等高速通信元器件選型時，主要考慮以下因素：
整個Application的設計遵循的是什么標準或規范；
I/O的數量；
電源I/O和信號I/O的設計；
傳輸速率/頻率；
是否需要帶屏蔽；
系統電路的阻抗；
數字信號的躍變時間；
輸入損耗；
PCB的連接技術；
有沒有S-parameter.

---------------------------------------------------------------------------------------------------

2、高速通信各行業的關注點 ：

各關注點對高速連接器的要求：

關于EMC：如何可以確保高速信號傳輸?shù)姆€(wěn)定性呢？我們叫它EMC（Electromagnetic Compatibility）電磁兼容。

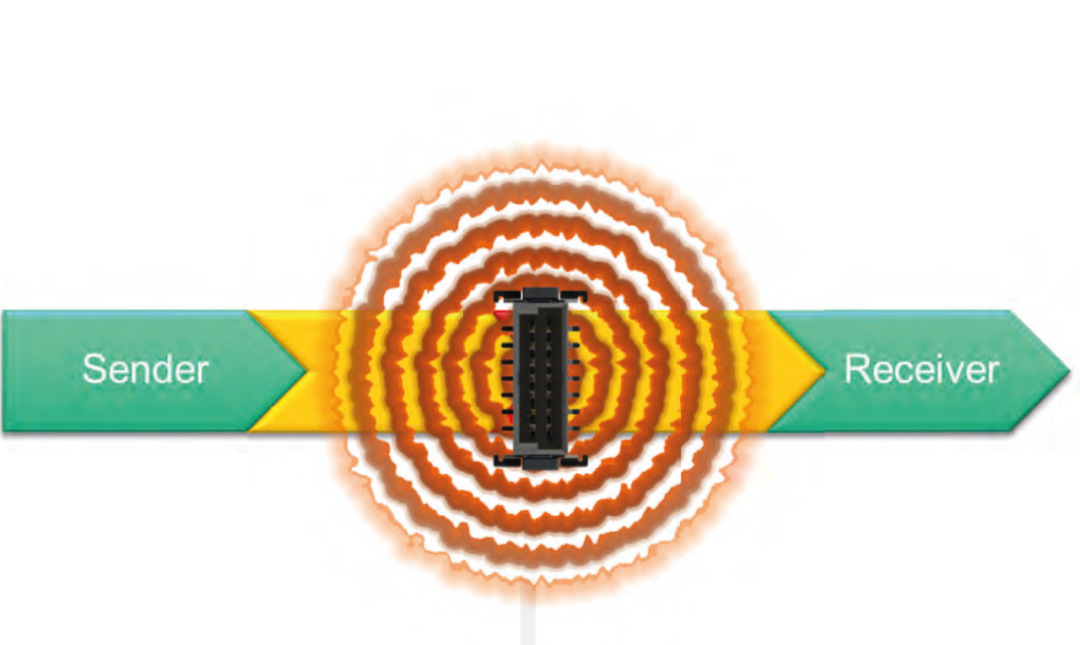

在信號傳輸鏈路中，連接器既是信號接收池，也是信號發送池。

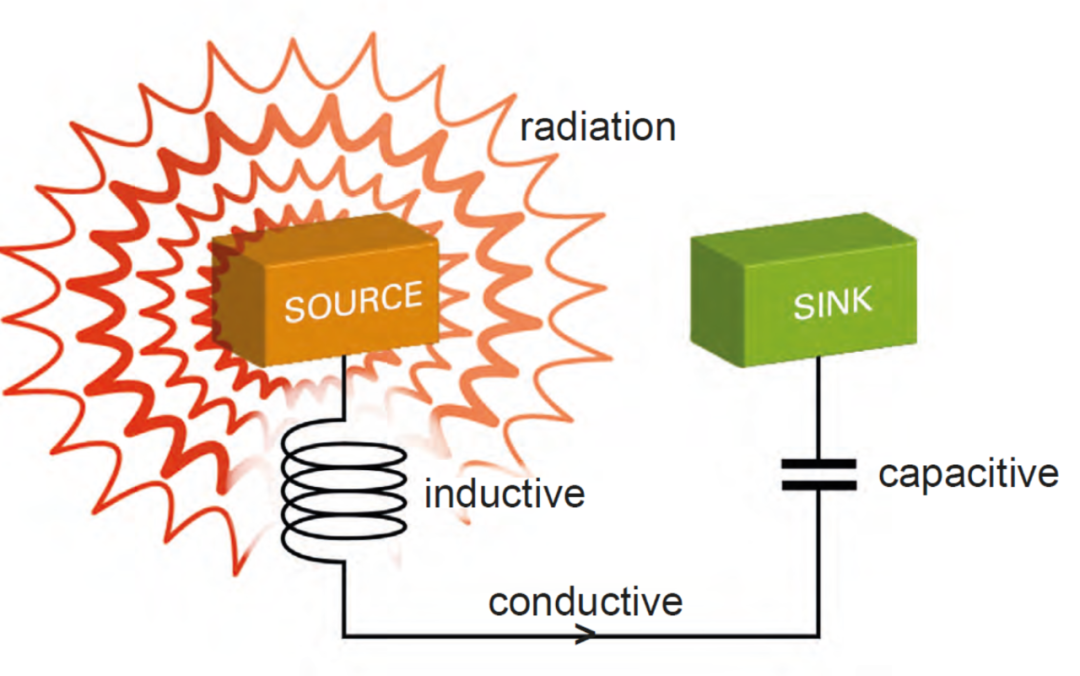

以下是簡單的EMC模型：

我們通過特殊的設計以及屏蔽功能的添加，大大減低了傳輸過程中的干涉和干擾，提升傳輸穩定性的同時減低了元器件間的距離要求，提升整個設計的緊湊性（左邊是無屏蔽連接器，右邊是有屏蔽連接器）:

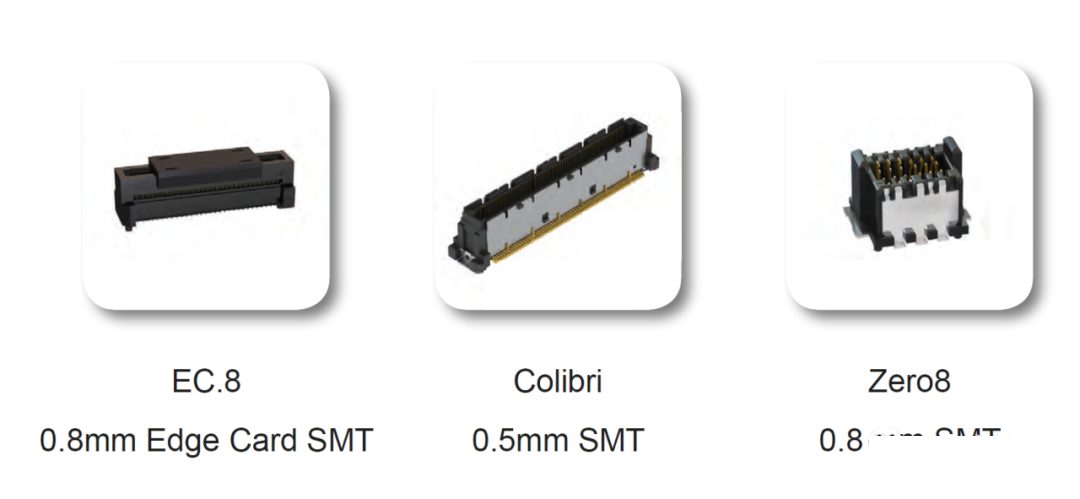

ept的EMC高速連接器產品有：

以上連接器在提供穩定的信號傳輸之外，分別能達到28Gbps, 8Gbps/16Gbps, 16Gbps的更高傳輸速度。

---------------------------------------------------------------------------------------------------
